Details zu Bauteildaten für Differenzdruckregler
Informationen zum Bauteildatendialog für Differenzdruckregler.

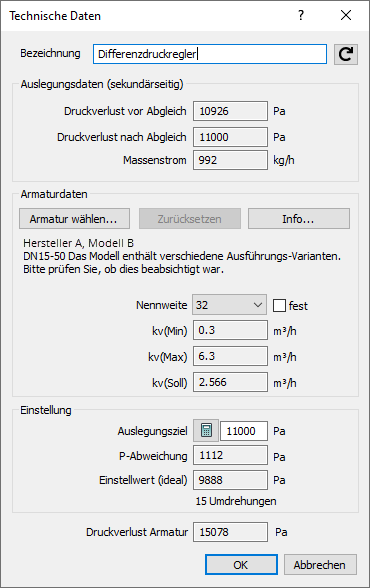

Ein Differenzdruckregler wird eingebaut, um innerhalb eines regeltechnisch notwendigen Proportionalbandes den Differenzdruck in einem Strang konstant zu halten. Für diese Aufgabe geben Sie dem Differenzdruckregler einige Einstellungen vor, die Sie für die Berechnung in dem nachfolgend gezeigten Dialog vornehmen.
Sie befinden sich hier:
Bezeichnung
Gibt die Bezeichnung des Bauteils an. Sie können die Bezeichnung ändern. Ein Klick auf
stellt die Standardeinstellung wieder her.
Auslegungsdaten (sekundärseitig)
Im oberen Teil des Dialogs wird der maximale Druckverlust der Sekundärseite des Differenzdruckreglers angezeigt.
Armaturdaten
Armatur wählen: Mit dem Button Armatur wählen kann ein herstellerspezifischer Differenzdruckregler ausgewählt und dem ausgewählten Bauteil zugewiesen werden. Der gewählte Differenzdruckregler wird nach der Auswahl mit den spezifischen Daten im Dialog angezeigt. Das Angebot an Differenzdruckreglern ist abhängig von den installierten Herstellerdatensätzen.
Zurücksetzen: Setzt die manuell zugewiesene Armatur auf ein neutrales Modell zurück.
Nennweite: In dieser Dropdown-Liste wird Ihnen die aktuelle Nennweite der Armatur ausgewiesen. Sie haben hier die Möglichkeit, eine Dimension zu wählen. Sie können diese Dimension durch Aktivierung der Checkbox fest festsetzen. Für die Berechnung wird die festgesetzte Nennweite verwendet. Durch Auswahl der Option frei in der Dropdown-Liste überlassen Sie die Dimensionierung dem Programm, das dann die Nennweite auf Basis der Berechnungsergebnisse vergibt. Die neu vom Programm gewählte Nennweite wird daraufhin beim nächsten Öffnen des Dialoges ausgewiesen.
Weitere Daten: Angezeigt werden die aktuellen Werte für Massenstrom, Druckverlust und die Ventileinstellung.
Einstellung
Der gewünschte Sollwert muss größer oder gleich dem maximalen Druckverlust des Regelkreises bezogen auf den Nenn- oder Auslegungsvolumenstrom des Differenzdruckreglers eingestellt werden. Wenn er größer als der max. Druckverlust eingestellt wird, so muss das Rohrnetz des folgenden Regelkreises den Überschuss an Druck an den vorgesehenen Regelventilen abbauen, damit sich die Auslegungsvolumenströme einstellen. Wird ein Sollwert angegeben, der kleiner als der errechnete Druckverlust des ungünstigsten Regelkreises auf der Sekundärseite ist, so erfolgt bei der Berechnung eine Fehlermeldung (im Report). Weiterhin können Sie die P-Abweichung (Aufgrund der proportionalen Regeleigenschaft des Differenzdruckreglers) und den kvs-Wert des offenen Reglers im unteren Teil des Dialogs einstellen. Entnehmen Sie diese Werte den Unterlagen des gewählten Herstellers.
Druckverlust Armatur
Zeigt den Druckverlust der Armatur in der aktuellen Disziplin an.
Der Differenzdruckregler besteht immer aus zwei Bauteilen, die Sie nach dem Kopieren wieder einander zuweisen müssen. Mit der Funktion Bauteile verbinden < haben Sie die Möglichkeit, beide kopierten Bauteile nacheinander anzuwählen und so eine neue Zuordnung herzustellen.
