Details zu Bauteildaten für Differenzdruckgeber

Informationen zum Bauteildatendialog für Differenzdruckgeber.

Analog zum Differenzdruckregler gibt es auch einen Bauteildialog Differenzdruckgeber. Hier können Sie ebenfalls eine Armatur aus dem Armaturenauswahldialog gezielt für dieses Bauteil auswählen oder aus der Vorauswahl übernehmen.

Sie befinden sich hier:

Projekt-TabDisziplinAnalyse-TabBauteileTechnische DatenBauteil

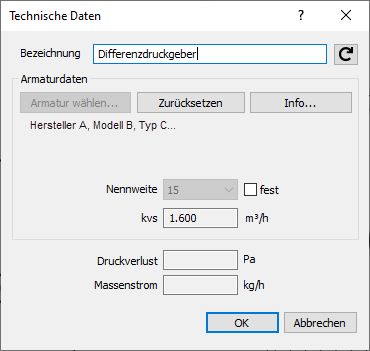

Technische Daten Differenzdruckgeber Linear Revit

Bezeichnung

Gibt die Bezeichnung des Bauteils an. Sie können die Bezeichnung ändern. Ein Klick auf stellt die Standardeinstellung wieder her.

Armaturdaten

Armatur wählen...: Mit dem Button Armatur wählen... kann ein herstellerspezifischer Differenzdruckgeber ausgewählt und mit dem Button Übernehmen dem ausgewählten Bauteil zugewiesen werden. Weitere Armaturen können mit der VDI3805-Schnittstelle im Dialog Armaturenreihe wählen eingelesen werden.

Der gewählte Differenzdruckregler wird nach der Auswahl mit den spezifischen Daten im Dialog angezeigt. Das Angebot an Differenzdruckgebern ist abhängig von den installierten Herstellerdatensätzen.

Zurücksetzen: Setzt den manuell zugewiesenen Differenzdruckgeber auf ein neutrales Modell zurück.

Info...: Öffnet den Dialog Informationen zu dieser Armatur mit weiteren im Datensatz hinterlegten Werten und Angaben.

Nennweite

In dieser Dropdown-Liste wird Ihnen die aktuelle Nennweite der Armatur ausgewiesen. Sie haben hier die Möglichkeit, aus der Dropdown-Liste eine Dimension zu wählen, auf die das Ventil dann festgesetzt wird. Für die Berechnung wird die festgesetzte Nennweite verwendet. Durch die Option frei in der Dropdown-Liste überlassen Sie die Dimensionierung dem Programm, das dann aufgrund der Berechnungsergebnisse eine Nennweite vergibt.

Die neue vom Programm gewählte Nennweite wird daraufhin beim nächsten Öffnen des Dialoges ausgewiesen.

kvs

Gibt den Durchflusskoeffizienten des Differenzdruckgebers an.

Weitere Daten

Angezeigt werden die aktuellen Werte für Massenstrom und Druckverlust.
