Details zu Bauteildaten für Absperrarmaturen

Informationen zum Bauteildatendialog für Absperrarmaturen.

Anmerkung:

Die Möglichkeit zur Auswahl von speziellen Hersteller-Bauteilen ist nicht bei allen Versionen des Programms gegeben. Welche Hersteller und Bauteile verfügbar sind, ist außerdem von den installierten und lizenzierten Produktdatensätzen abhängig.

Sie befinden sich hier:

Projekt-TabDisziplinAnalyse-TabBauteileTechnische DatenBauteil

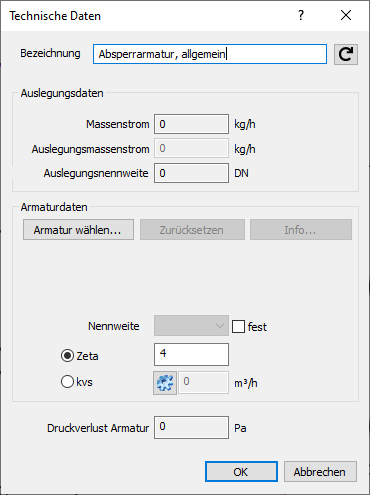

Technische Daten Absperrarmaturen Linear Revit

Bezeichnung

Gibt die Bezeichnung des Bauteils an. Sie können die Bezeichnung ändern. Ein Klick auf stellt die Standardeinstellung wieder her.

Auslegungsdaten

Zeigt die berechneten Werte für den Massenstrom, den Auslegungsmassenstrom und der Auslegungsnennweite an.

Armaturdaten

Armatur wählen...: Öffnet den Dialog Armaturenreihe wählen zur Auswahl von herstellerspezifischen Absperrarmaturen. Das Angebot an Armaturen ist abhängig von den installierten Herstellerdatensätzen. Weitere Armaturen können mit der VDI3805-Schnittstelle in der Armaturenvorauswahl eingelesen werden.

Zurücksetzen: Setzt die manuell zugewiesene Armatur auf ein neutrales Modell zurück.

Info...: Öffnet den Dialog Informationen zu dieser Armatur mit weiteren im Datensatz hinterlegten Werten und Angaben.

Nennweite

Hier wird Ihnen die aktuelle Nennweite der Armatur ausgewiesen. Sie haben hier die Möglichkeit, eine Dimension zu wählen, auf die das Ventil dann festgesetzt wird. Für die Berechnung wird die festgesetzte Nennweite verwendet. Wählen Sie die Option frei in der Dropdown-Liste, wird basierend auf den Berechnungsergebnissen eine Nennweite vergeben. Die neu vergebene Nennweite wird beim nächsten Öffnen des Dialogs ausgewiesen.

fest

Aktiviert: Die Nennweite der Armatur wird bei der Berechnung nicht angepasst.

Deaktiviert: Bei der Berechnung wird ggf. die Nennweite der Armatur angepasst.

Zeta

Ermöglicht die Angabe eines zusätzlichen Druckverlusts in Form eines Zetawertes.

kvs

Gibt den Durchflusskoeffizient der Armatur im geöffneten Zustand an.

: Öffnet den Dialog kv-Wert aus Druckverlust, in dem Sie den kv-Wert durch Angabe des Druckverlusts und des Volumenstroms berechnen können.

Druckverlust Armatur

Zeigt den Druckverlust der Armatur in der aktuellen Disziplin an.
