Details zu Bauteildaten für 6-Wege-Ventile
Informationen zum Bauteildatendialog für 6-Wege-Ventile.

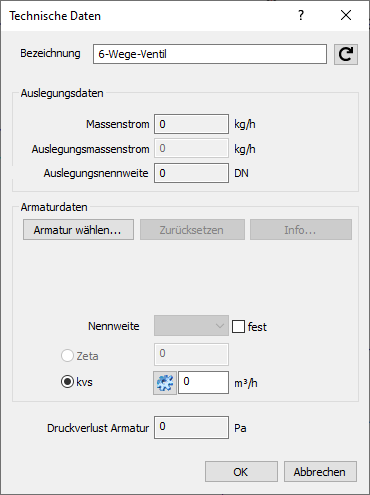

Ein 6-Wege-Ventil wird eingebaut, um einen Verbraucher an ein 4-Leitersystem zum Heizen und Kühlen anzubinden. Für diese Aufgabe geben Sie der Armatur einige Einstellungen vor, die Sie für die Berechnung in dem nachfolgend gezeigten Dialog vornehmen.
Aufgrund von u. a. verschiedenen Geometrien und Massenströmen der beiden Netze können einige Parameter des Dialogs in Abhängigkeit der gewählten Disziplin (Heizung/Kälte) voneinander abweichen.
Einige der Parameter dieses Dialogs werden erst nach der Neuberechnung des Rohrnetzes aktualisiert.
Sie befinden sich hier:
Bezeichnung
Gibt die Bezeichnung des Bauteils an. Sie können die Bezeichnung ändern. Ein Klick auf stellt die Standardeinstellung wieder her.
Auslegungsdaten
Massenstrom: Zeigt den Massenstrom des Netzes der aktuellen Disziplin an.
Auslegungsmassenstrom: Zeigt den Massenstrom des Netzes an, das den höheren Massenstrom aufweist. In der Regel ist dies der Massenstrom der Kühlung. Dieser Wert ist für die Dimensionierung der Armatur ausschlaggebend.
Auslegungsnennweite: Zeigt die Nennweite der Armatur des Systems mit dem größeren Massenstrom an, da es sein kann, dass die Nennweiten der Armaturen der beiden Systeme voneinander abweichen. In der Regel ist dies die Nennweite der Armatur des Heizungssystems.
Armaturdaten
Ermöglicht die Zuweisung von einer bestimmten Armatur zum Bauteil und die Konfiguration dessen Parameter. Wenn Sie in der Armaturen Vorauswahl keine Vorauswahl getroffen haben, wird vorerst ein neutrales 6-Wege-Ventil verwendet, das Sie nach den Bedürfnissen der Netze konfigurieren können. Nach einer Zuweisung über den Dialog Armaturenreihe wählen werden die Produktdaten und Parameter der zugewiesenen Armatur angezeigt.
Armatur wählen...: Öffnet den Dialog Armaturenreihe wählen, in dem Sie dem Bauteil herstellerspezifische Armaturen und VDI-Armaturen zuweisen können. Das Angebot an Armaturen ist abhängig von den installierten Herstellerdatensätzen.
Zurücksetzen: Setzt eine manuell zugewiesene oder aus der Armaturen Vorauswahl stammende Armatur auf ein neutrales Modell zurück.
Info...: Öffnet den Dialog Informationen zu dieser Armatur mit weiteren im Datensatz hinterlegten Werten und Angaben.
Nennweite
Zeigt die aktuelle Nennweite der Armatur des Systems an. Sie können modellabhängig aus der Dropdown-Liste andere Dimensionen wählen und festsetzen. Die festgesetzte Nennweite wird dann bei der Berechnung verwendet. Wählen Sie die Option frei in der Dropdown-Liste, dann wird basierend auf den Berechnungsergebnissen eine Nennweite vergeben. Die neu vergebene Nennweite wird beim nächsten Öffnen des Dialogs ausgewiesen.
fest
Aktiviert: Die Nennweite der Armatur wird bei der Berechnung nicht angepasst.
Deaktiviert: Bei der Berechnung wird die Nennweite der Armatur angepasst.
Zeta: Ermöglicht die Angabe eines zusätzlichen Druckverlusts in Form eines Zetawertes.
kvs: Gibt den Durchflusskoeffizient der Armatur im geöffneten Zustand an.
: Öffnet den Dialog kv-Wert aus Druckverlust, in dem Sie den kv-Wert durch Angabe des Druckverlusts und des Volumenstroms berechnen können.
Druckverlust Armatur
Zeigt den Druckverlust der Armatur in der aktuellen Disziplin an.
