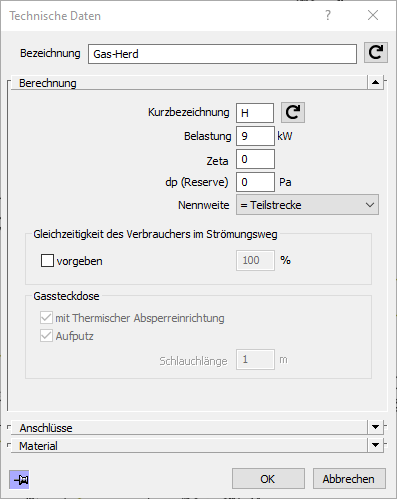

Dialog Technische Daten Verbraucher Gas Linear AutoCAD

Bezeichnung

Gibt die Bezeichnung des Bauteils an. Sie können die Bezeichnung ändern. Ein Klick auf stellt die Standardeinstellung wieder her.

Berechnung

Kurzbezeichnung: Die Kurzbezeichnung wird bei der Beschriftung verwendet. Der Name ist editierbar. Ein Klick auf stellt die Standardeinstellung wieder her.

Belastung: Geben Sie die Belastung in kW ein. Bei den meisten Verbrauchern wird bereits ein gängiger Wert vorgeschlagen.

Zeta: Geben Sie den Zetawert ein. Wenn Sie nach ÖVGW G11 rechnen, wird der Zetawert für alle Bauteile vom Programm ermittelt und das Feld ist deaktiviert.

dp (Reserve): Für den Fall, dass hinter diesem Verbraucher das Gasnetz später erweitert werden soll, kann hier ein entsprechender Wert als Reserve eingegeben werden. Die Zuleitung zum Verbraucher wird so dimensioniert, dass das später nachfolgende Teilnetz ausreichend versorgt wird.

Nennweite: Die Nennweite ergibt sich entweder aus der errechneten Dimension der Teilstrecke (Eintrag = Teilstrecke), oder sie kann voreingestellt werden (z. B. DN20). Wird der Verbraucher an eine Gassteckdose angeschlossen, kann die Nennweite nicht angepasst werden, sondern beträgt immer DN15.

Gleichzeitigkeit des Verbrauchers im Strömungsweg

Geben Sie die Gleichzeitigkeit des Verbrauchers in % ein. Die Einzelzuleitung zum Gerät wird immer mit 100 % berechnet. Erst dort, wo mehrere Teilströme zusammengeführt werden, wirkt sich die Gleichzeitigkeit auf die Dimensionierung der Teilstrecken aus.

Gassteckdose

Geben Sie an, wie die Gassteckdose ausgeführt werden soll. Die Ausführung mit Thermischer Absperreinrichtung (TAE) wirkt sich auf die Berechnung aus. Wird die Option Aufputz gewählt, kommen in der Stückliste andere Materialien dazu, als bei der Unterputzvariante. Die Unterputzvariante wird automatisch verwendet, wenn die Option Aufputz nicht aktiviert ist.

Material

Der Anschlusstyp ist in der Dropdown-Liste wählbar oder wird beim Eintrag Standard vom Programm gesetzt. Bei Bauteilen mit Gassteckdose ist der Anschluss bereits definiert und Anschlusstyp deaktiviert.
