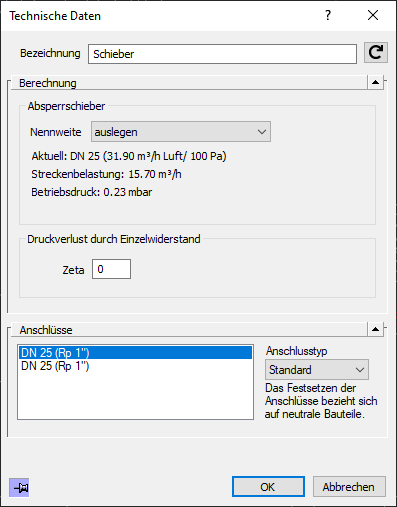

Details zu Bauteildaten für Schieber

Informationen zum Bauteildatendialog für Schieber.

Sie befinden sich hier:

Projekt-Tab ➤ Disziplin ➤ Analyse-Tab ➤ Bauteile ➤ Technische Daten ➤ Bauteil

Bezeichnung

Gibt die Bezeichnung des Bauteils an. Sie können die Bezeichnung ändern. Ein Klick auf stellt die Standardeinstellung wieder her.

Berechnung

Nennweite: Es kann entweder eine feste Nennweite gewählt werden, oder die Auswahl der Nennweite wird von der Berechnung bestimmt (auslegen). Nach der Berechnung werden die errechneten Werte unterhalb der Dropdown-Liste angezeigt (Aktuell:, Streckenbelastung:, Betriebsdruck:).

Zeta: Es kann ein zusätzlicher Druckverlust in Form eines Zetawertes eingetragen werden. Wenn Sie nach ÖVGW G11 rechnen, wird der Zetawert für alle Bauteile vom Programm ermittelt und das Feld ist deaktiviert.

Anschlüsse

Der Anschlusstyp ist aus der Dropdown-Liste wählbar. Beim Eintrag Standard wird der Anschlusstyp vom Programm gesetzt.
