Details zu Bauteildaten für Gasströmungswächter

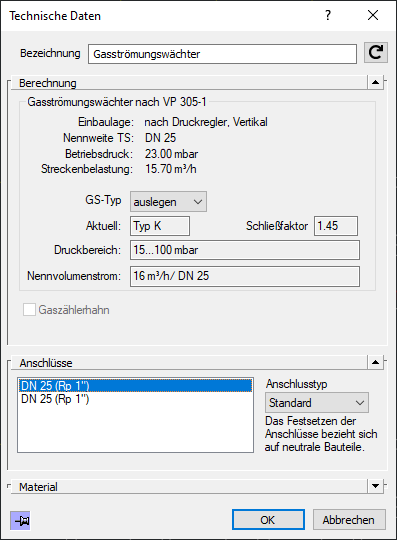

Informationen zum Bauteildatendialog für Gasströmungswächter.
Folgende Daten werden vom Programm berechnet und im Bauteildialog ausgegeben: Einbaulage, Nennweite der Teilstrecke, Betriebsdruck, Streckenbelastung.
Sie befinden sich hier:
Bezeichnung
Gibt die Bezeichnung des Bauteils an. Sie können die Bezeichnung ändern. Ein Klick auf
stellt die Standardeinstellung wieder her.
Berechnung
GS-Typ: Bestimmen Sie, ob der Typ vom Programm ausgelegt werden soll (auswählen), oder wählen Sie einen Typ aus.
Aktuell: Wird der GS-Typ vom Programm ausgelegt, wird hier angezeigt, welcher Typ berechnet wurde.
Schließfaktor, Druckbereich, Nennvolumenstrom: Die Eigenschaften des aktuell gewählten oder des vom Programm ausgelegten Gasströmungswächters werden informativ angezeigt.
Anschlüsse
Der Anschlusstyp ist aus der Dropdown-Liste wählbar. Beim Eintrag Standard wird der Anschlusstyp vom Programm gesetzt. Bei Herstellerbauteilen kann der Anschluss nicht frei gewählt werden, wenn dazu Daten hinterlegt sind. Bei manchen Bauteilen kann im Bereich Material auf den Katalog Benutzerdefiniert umgestellt werden, dann sind die Anschlüsse wählbar.
