Details zu Bauteildaten für Druckregelgeräte

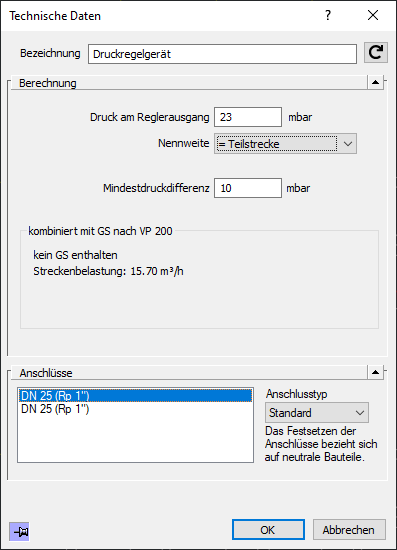

Informationen zum Bauteildatendialog für Druckregelgeräte.
Die Teilstrecke zwischen Hauptabsperreinrichtung (HAE) und Druckregelgerät wird in der Technischen Regel für Gasinstallation (TRGI) nicht berücksichtigt, von Rohrnetzberechnung Gas aber erfasst und berechnet. Die Ergebnisse dieser Teilstrecke sind für das Ergebnis nach TRGI allerdings nicht relevant. Der Druckregler (DR) und die HAE gehören zur Hausanschlussleitung und sind damit Eigentum des Gasversorgungsunternehmens (GVU). Der Druck an der HAE muss größer sein als die Summe der Mindestdruckdifferenz am Regelgerät und des Drucks am Reglerausgang.
Sie befinden sich hier:
Bezeichnung
Gibt die Bezeichnung des Bauteils an. Sie können die Bezeichnung ändern. Ein Klick auf
stellt die Standardeinstellung wieder her.
Berechnung
Druck am Reglerausgang: Der Wert wird mit 23 mbar vorgeschlagen und kann bei Bedarf angepasst werden.
Nennweite
Die Nennweite ergibt sich entweder aus der errechneten Dimension der Teilstrecke (Eintrag = Teilstrecke), oder sie kann voreingestellt werden (z. B. DN20).
Mindestdruckdifferenz: Diese Druckdifferenz ist der Arbeitsdruck, den der Regler benötigt, um den Sollwert zu erreichen. Die Mindestdruckdifferenz wird mit 10 mbar vorgeschlagen. Beträgt beispielsweise der Soll-Ausgangsdruck 23 mbar und die Mindestdruckdifferenz 10 mbar, dann muss der erforderliche Druck an der HAE größer sein als 23 + 10 mbar = 33 mbar.
Anschlüsse
Der Anschlusstyp ist aus der Dropdown-Liste wählbar. Beim Eintrag Standard wird der Anschlusstyp vom Programm gesetzt.
