Details zu Bauteildaten für Apparate

Informationen zum Bauteildatendialog für Apparate.

Zu den Apparaten zählen beispielsweise Gasfilter, Siebe, Gasmangelsicherungen und Durchführungen mit Schutzrohr.

Sie befinden sich hier:

Projekt-TabDisziplinAnalyse-TabBauteileTechnische DatenBauteil

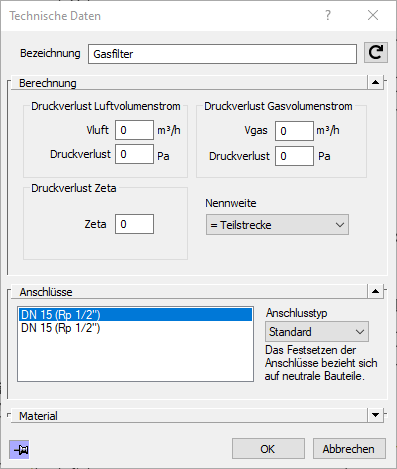

Dialog Technische Daten Linear Revit

Bezeichnung

Gibt die Bezeichnung des Bauteils an. Sie können die Bezeichnung ändern. Ein Klick auf stellt die Standardeinstellung wieder her.

Berechnung

Druckverlust Luftvolumenstrom, Gasvolumenstrom, Zeta: Die Felder werden zunächst nicht gefüllt und mit null berechnet. Geben Sie die Volumenströme und die Druckverluste ein, die bei der Rohrnetzberechnung berücksichtigt werden sollen.

Nennweite: Die Nennweite ergibt sich entweder aus der errechneten Dimension der Teilstrecke (Eintrag = Teilstrecke), oder sie kann voreingestellt werden (z. B. DN20).

Anschlüsse

Der Anschlusstyp ist aus der Dropdown-Liste wählbar. Beim Eintrag Standard wird der Anschlusstyp vom Programm gesetzt.
