Details zu Hydraulischer Abgleich in den Randbedingungen

Informationen zum Bereich Hydraulischer Abgleich im Dialog Randbedingungen in den Rohrnetzberechnungen Heizung und Kälte.

Sie befinden sich hier:

Projekt-TabDisziplinAnalyse-TabBerechnungRandbedingungen

Oder:

Projekt-TabDisziplinAnalyse-TabEinstellungenRandbedingungen

Gilt für: Heizung, Kälte.

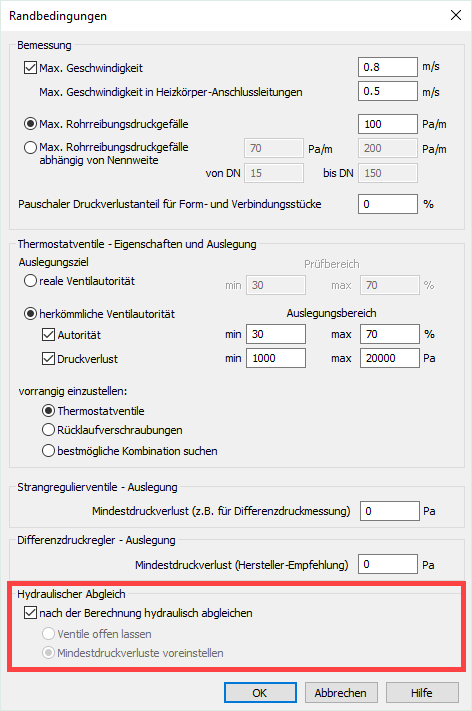

Randbedingungen Dialog Linear Analyse
Tipp:

Unter Umständen kann es sinnvoll sein, den hydraulischen Abgleich zu unterdrücken, um zu sehen, wie ausbalanciert ein nicht hydraulisch abgeglichenes Netz ohne Voreinstellung der Drosselventile ist oder, um bei den ersten Netzerfassungen einfach Zeit zu sparen. Deaktivieren Sie in solchen Fällen die Checkbox nach der Berechnung hydraulisch abgleichen und aktivieren Sie den Radiobutton Ventile offen lassen.

nach der Berechnung hydraulisch abgleichen

Aktiviert: Nach der Berechnung wird der hydraulische Abgleich durchgeführt. Nach dem hydraulischen Abgleich wird für alle im Rohrnetz enthaltenen Drossel- und Regelventile (z. B. Heizkörperventile, Strangregulierventile) eine Einstellung ausgewiesen.

Deaktiviert: Wenn Sie den hydraulische Abgleich abschalten, können Sie das Rohrnetz mit offenen Ventilen oder mit eingestellten Mindestdruckverlusten betrachten.

Ventile offen lassen

Aktiviert: Bei der Berechnung bleiben alle Regel- und Drosselventile geöffnet. Im Berechnungsdialog können Sie erkennen, welche Druckdifferenz jeder einzelne Fließweg und jede Teilstrecke aufweisen und welcher Fließweg der ungünstigste ist.

Mindestdruckverluste voreinstellen

Aktiviert: Die Mindestdruckverluste der Ventile werden bei der Berechnung einbezogen, aber keine weiteren Einstellungen der Drossel- und Regelventile vorgenommen.
