Details zu Bemessung in den Randbedingungen

Informationen zum Bereich Bemessung im Dialog Randbedingungen in der Rohrnetzberechnung Heizung.

Sie befinden sich hier:

Projekt-Tab ➤ Disziplin ➤ Analyse-Tab ➤ Berechnung ➤ Randbedingungen

Oder:

Projekt-Tab ➤ Disziplin ➤ Analyse-Tab ➤ Einstellungen ➤ Randbedingungen

Gilt für: Heizung, Kälte.

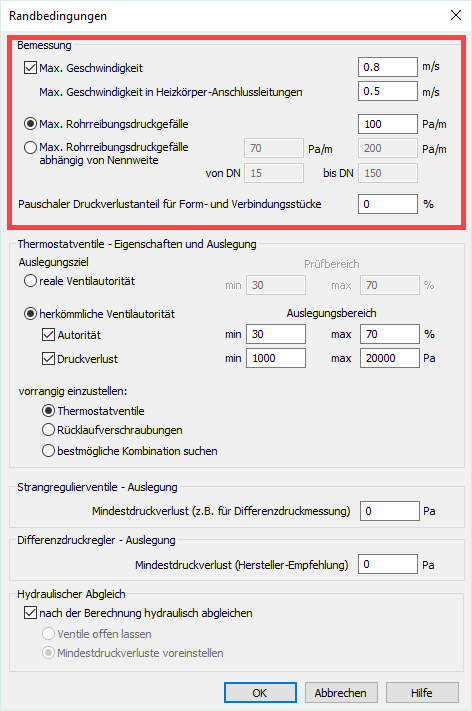

Wählen Sie, ob die Bemessung nach maximaler Geschwindigkeit, maximalem Rohrreibungsdruckgefälle oder maximalem Rohrreibungsdruckgefälle abhängig von der Rohrnennweite erfolgen soll. Maximale Geschwindigkeit und maximales Rohrreibungsdruckgefälle können gleichzeitig verwendet werden.

Wenn Sie die Bemessung nach maximaler Geschwindigkeit und maximalem Rohrreibungsdruckgefälle durchführen lassen, und in einer Teilstrecke einer der beiden Grenzwerte überschritten wird, wählt das Programm die nächsthöhere Dimension.

Anmerkung:

Wenn Sie einer Teilstrecke mit den Funktion Teilstrecke editieren oder Teilstrecke einstellen andere Grenzwerte für maximale Geschwindigkeit und maximales Rohrreibungsdruckgefälle zugewiesen haben, haben diese individuellen Grenzwerte Vorrang vor den Einstellungen im Dialog Randbedingungen.

Maximale Geschwindigkeit

Aktiviert: Bei der Bemessung werden die Grenzwerte in den Feldern Maximale Geschwindigkeit und Maximale Geschwindigkeit in Heizkörper-Anschlussleitungen verwendet. Der Grenzwert im Feld Maximale Geschwindigkeit gilt für alle Teilstrecken außer Heizkörper-Anschlussleitungen. Wenn der Grenzwert für maximale Geschwindigkeit in einer Teilstrecke überschritten wird, wählt das Programm die nächsthöhere Dimension.

Deaktiviert: Die Bemessung erfolgt nur nach Rohrreibungsdruckverlusten.

Maximale Geschwindigkeit in Heizkörper-Anschlussleitungen

Für die maximale Geschwindigkeit in Heizkörper-Anschlussleitungen können Sie einen separaten Grenzwert eintragen. Er wird verwendet, wenn die Checkbox Maximale Geschwindigkeit aktiviert ist. Wenn der Grenzwert für maximale Geschwindigkeit bei einer Heizkörper-Anschlussleitung überschritten wird, wählt das Programm die nächsthöhere Dimension.

Maximales Rohrreibungsdruckgefälle

Aktiviert: Bei der Bemessung wird der eingetragene Grenzwert für das maximale Rohrreibungsdruckgefälle verwendet.

Maximales Rohrreibungsdruckgefälle abhängig von Nennweiten

Aktiviert: In den Feldern von DN und bis DN geben Sie einen Nennweitenbereich vor, für den die zugehörigen Grenzwerte für das Maximale Rohrreibungsdruckgefälle gelten sollen.

Pauschaler Druckverlust für Form- und Verbindungsstücke

Aktiviert: Für die Berechnung der Druckverluste für Form- und Verbindungsstücke wird der eingetragene prozentuale Anteil des Druckverlusts der Rohre verwendet.

Deaktiviert: Für die Berechnung der Druckverluste für Form- und Verbindungsstücke werden die Zetawerte der konstruierten Form- und Verbindungsstücke im Modell verwendet.
