Details zu Fließwegdaten

Informationen zum Dialog Fließwegdaten in den Rohrnetzberechnungen Heizung und Kälte.

Sie befinden sich hier:

Projekt-Tab ➤ Disziplin ➤ Analyse-Tab ➤ Berechnung ➤ Druckverluste

Druckverlauf

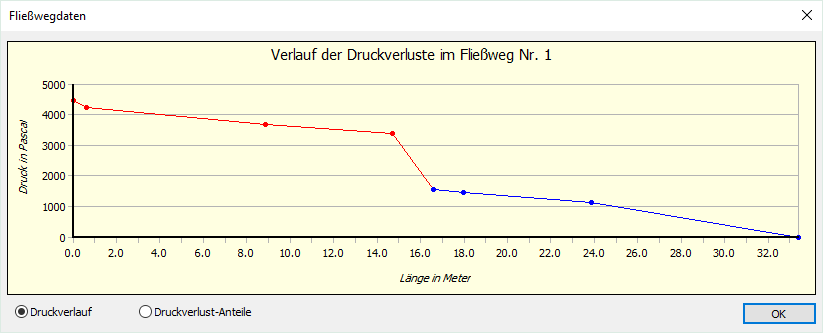

Aktiviert: Zeigt den Verlauf der Druckverluste des im Berechnungsdialog gewählten Fließwegs grafisch an. Die Knoten markieren den Beginn einer neuen Teilstrecke.

Druckverlust-Anteile

Aktiviert: Stellt die Druckverluste der Rohre, Fittings, Armaturen und Drosselventile des im Berechnungsdialog gewählten Fließwegs anteilig im Kreisdiagramm dar.
