Details zu Zuweisung Berechnungstypen

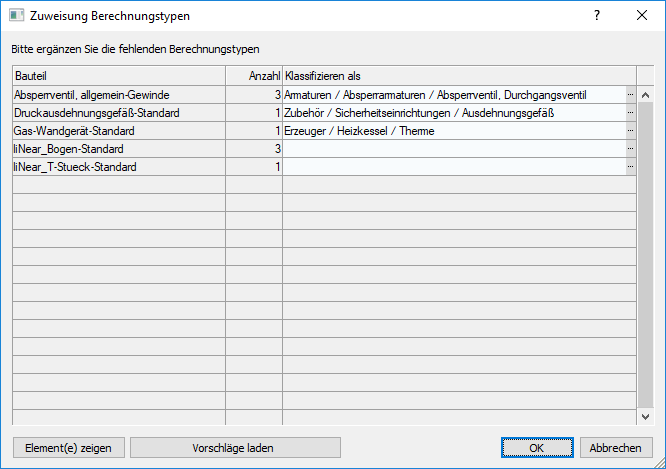

Informationen zum Dialog Zuweisung Berechnungstypen in der Rohr- und Kanalnetzberechnung.
Weisen Sie den Familientypen die passenden Berechnungstypen zu, damit die Bauteile in der Berechnung die gewünschte Funktion übernehmen.
Sie befinden sich hier:
Gilt für: Heizung, Trinkwasser, Abwasser, Lüftung, Kälte, Gas.
Bauteil
Diese Spalte zeigt alle in der getroffenen Auswahl enthaltenen Familientypen an. Unterschiedliche Typen ein und derselben Familie werden einzeln aufgeführt und können separat klassifiziert werden.
Anzahl
Anzahl der gewählten Instanzen des jeweiligen Familientyps.
Klassifizieren als
Bestimmt die Funktion des Bauteilfamilientyps in der Rohr- oder Kanalnetzberechnung. Eine Klassifizierung wird beim Schließen des Dialogs mit Klick auf OK für den jeweiligen Familientyp in der entsprechenden Familie sowie in einer lokalen User-Datei gespeichert.
Öffnet den Dialog Klassifizierung, in dem Sie dem Bauteilfamilientyp einen Berechnungstyp (= Bauteiltyp) mit Vorschlagswerten für die technischen Daten zur Berechnung des Bauteils zuweisen können.
Element(e) zeigen
Wenn Sie nicht sicher sind, welche Bauteilfamilie gemeint ist, markieren Sie die entsprechende Zeile und klicken Sie auf Element(e) zeigen. Die Bauteile werden im Projekt angezeigt. Beenden Sie den Vorgang mit Esc.
Vorschläge laden
Enthält Ihr Modell Bauteile, die Sie in der Vergangenheit bereits einmal klassifiziert haben, können die Klassifizierungen mit Klick auf diesen Button geladen werden. Beim Schließen des Dialogs mit Klick auf OK werden alle Klassifizierungen wie beschrieben gespeichert.
