Details zu Heizkörper-Anbindungen

Informationen zum Dialog Heizkörper-Anbindungen in der Rohrnetzberechnung Heizung.

Der Dialog bietet Anschlüsse für Heizkörper an. Voraussetzung ist, dass geeignetes Hersteller-Material und mit der Funktion HK-Anschluss zuweisen Heizkörperanschlüsse zugewiesen wurden. Damit werden in der Stückliste die passenden Verbindungsstücke ausgewiesen.

Sie befinden sich hier:

Projekt-TabDisziplin HeizungAnalyse-TabBauteileAnschlüsse einstellen <Heizkörper wählenAnschluss einstellen...

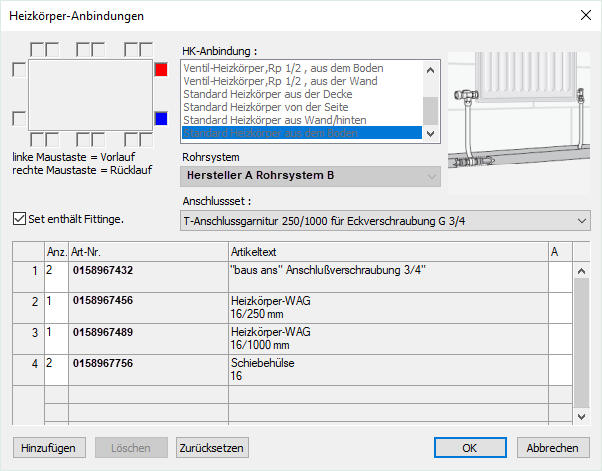

Dialog Heizkörper Anbindungen Linear Revit

Element

Bedeutung

Anschlusslage

Die Anschlusslage kann geändert werden und bringt dann anderes Anschlussmaterial mit.

HK-Anbindung:

Die Anbindung des gewählten Heizkörpers wird angezeigt. Die Heizkörper-Anbindung wird mit der Funktion HK-Anschluss zuweisen festgelegt.

Rohrsystem

Das gewählte Hersteller-Rohrmaterial wird angezeigt.

Anschlussset

Wenn das gewählte Hersteller-Rohrmaterial mehrere Anschlusssets beinhaltet, können Sie das gewünschte auswählen.

Set enthält Fittinge.

Aktiviert: Die Anzahl der Fittinge für die Stückliste entspricht der Anzahl der aus dem konstruierten Rohrnetz ermittelten Fittinge und den Fittingen, die ggf. aus dem Anschluss-Set dazu kommen.

Deaktiviert: In Revit nicht relevant. Bei 2D-Zeichnungen kann diese Checkbox deaktiviert werden. Pro Heizkörper werden dem Anschlussmaterial automatisch zusätzliche Fittinge für die Stückliste hinzugefügt.

Anz.

Ändern Sie die Anzahl von Artikeln aus dem gewählten Anschlussset oder von Zusatzmaterial.

Art.-Nr.

Artikelnummer

Artikeltext

Die Artikeltexte stammen aus den Herstellerdatensätzen.

A

Alternativposition: Wenn es sich bei dem Artikel um ein Alternativposition handelt soll, aktivieren Sie dieses Feld.

Hinzufügen

Ergänzen Sie das Anschlussset durch Zusatzmaterial aus dem Hersteller-Katalog. Der Button öffnet den Dialog Artikelauswahl, in dem Sie weitere Artikel auswählen können. Die zusätzlichen Artikel erscheinen in der Stückliste.

Löschen

Löscht Zusatzmaterial aus der Tabelle. Artikel, die als Standard zum Anschlussset gehören, können nicht gelöscht werden.

Zurücksetzen

Setzt die Tabelle auf die Artikel aus dem gewählten Anschlussset zurück. Von Ihnen zuvor hinzugefügtes Zusatzmaterial wird gelöscht und die Anzahl der Artikel auf den Standard zurückgesetzt.
