Details zu Dämmstoff zuweisen
Informationen zum Dialog Dämmstoff zuweisen in der Rohrnetzberechnung Abwasser.

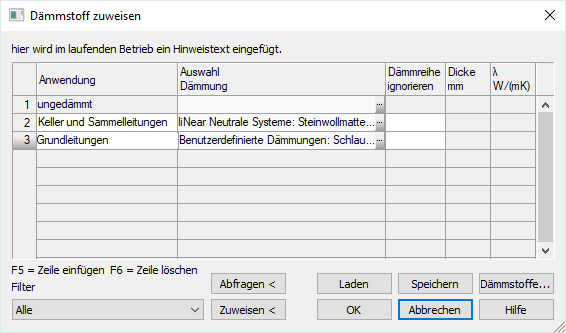

In diesem Dialog weisen Sie Rohren Dämmstoffe für die Berechnung zu.
Sie befinden sich hier:
Tabelle Anwendungsfälle
| Spalte | Beschreibung |
|---|---|
| Anwendung | Geben Sie eine freie Bezeichnung für den Anwendungsfall ein. |
| Auswahl Dämmung | Klicken Sie auf … , um einen Dämmstoff aus der Dämmstofftabelle zu wählen. |
| Dämmreihe ignorieren | Aktiviert: Aktiviert die Felder Dicke und Lambda, so dass Sie diese Werte frei eingeben und beim Zuweisen verwenden können. Wenn Sie unter Auswahl Dämmung einen Dämmstoff ausgewählt haben, wird dieser deaktiviert. Deaktiviert: Beim Zuweisen wird der Dämmstoff verwendet, der unter Auswahl Dämmung gewählt ist. Die Felder Dicke und Lambda sind deaktiviert. |
| Dicke Lambda | Wenn das Feld Dämmreihe ignorieren aktiviert ist., können Sie die Dämmstoffdicke und die Wärmeleitfähigkeit frei eingeben und zuweisen. |
Filter
Wählen Sie einen Filter, der bestimmt, welche Leitungstypen gedämmt werden sollen. Wenn Sie den Dämmstoff zuweisen, werden nur die gefilterten Leitungen gedämmt.
Abfragen <
Nach einem Klick auf diesen Button wählen Sie ein Rohr aus und der zugewiesene Anwendungsfall wird in der Tabelle hervorgehoben.
Zuweisen <
Markieren Sie die Zeile des gewünschten Anwendungsfalls in der Tabelle. Nach einem Klick auf Zuweisen < wählen Sie die Teilstrecken, die den gewählten Dämmstoff erhalten sollen. Dabei werden nur die Leitungstypen gedämmt, die im Filter eingestellt sind.
Laden
Lädt eine zuvor gespeicherte Zusammenstellung von Dämmstoffen.
Speichern
Die Zusammenstellung in dieser Tabelle können Sie in einer separaten Datei speichern. So können Sie diese Anwendungsfälle für andere Projekte nutzen.
Dämmstoffe...
Öffnet die Dämmstofftabelle. Unter Benutzerdefinierte Dämmungen können Sie neue Dämmstoffe anlegen oder vorhandene ändern.
