Details zu Armaturen

Informationen zum Dialog Armaturen in den Rohrnetzberechnungen Heizung und Trinkwasser.

Sie befinden sich hier:

Projekt-Tab ➤ Disziplin ➤ Analyse-Tab ➤ Materialdaten ➤ Armaturen

Gilt für: Heizung, Kälte, Trinkwasser.

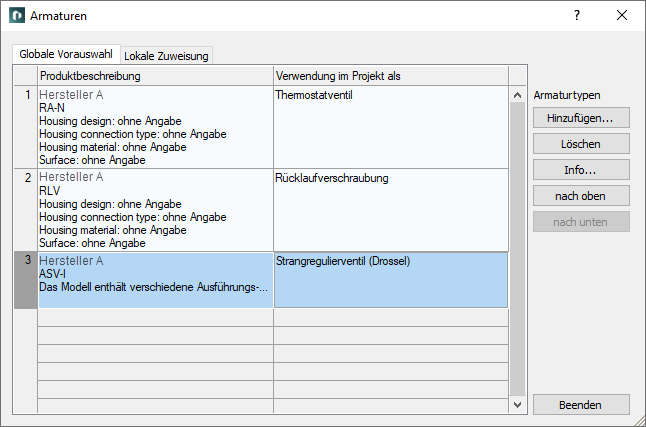

Auf dem Tab Globale Vorauswahl legen Sie die Armaturen fest, die im gesamten Projekt verwendet werden sollen. Wenn Sie für einen Armaturentyp mehrere Modelle auswählen, berechnet das Programm, welches der Ventile am besten passt und setzt dieses automatisch ein.

Auf dem Tab Lokale Zuweisung legen Sie eine weitere Armaturenauswahl fest, die für einzelne Bauteile verwendet wird. Anschließend weisen Sie eine Armatur einzelnen Bauteilen im Modell zu.


Element	Beschreibung
Produktbeschreibung	Zeigt den Hersteller, das Modell und die Ausführung der gewählten Armatur an.
Verwendung im Projekt als	Zeigt den Armaturentyp an, für den die Daten der gewählten Armatur verwendet werden.
Hinzufügen...	Öffnet zuerst ein Kontextmenü zum Festlegen des Armaturentyps und anschließend den Dialog Armaturenreihe wählen, aus dem Sie Hersteller, Armaturentyp und Ausführung wählen und der Tabelle hinzufügen.
Löschen	Löscht die gewählte Armatur aus der Tabelle.
Info...	Öffnet den Info-Dialog zur gewählten Armatur. Darin werden neben allgemeinen Informationen zur Armatur die Kennlinie und die Einstellwerte in Abhängigkeit von der gewählten Dimension angezeigt.
nach oben, nach unten	Ändert die Reihenfolge der Armaturen für einen besseren Überblick .
Zuweisen < (nur Lokale Zuweisung)	Mit dieser Funktion können Sie eine Armatur aus der Liste gezielt einzelnen Bauteilen im Modell zuweisen.
Suchen < (nur Lokale Zuweisung)	Mit dieser Funktion können Sie ein Bauteil im Modell wählen, damit es in der Liste markiert wird.
(nur Lokale Zuweisung)	Wenn Sie eine Modellreihe aus der Liste wählen, können Sie mit den Pfeiltasten die im Modell vorhandenen Objekte dieser Modellreihe nacheinander im Modell anzeigen lassen. Das Programm zoomt die einzelnen Bauteile. Wenn Sie ein Modell aus der Liste wählen, wird in Klammern die Anzahl der vorhandenen Bauteile angegeben.
Entfernen (nur Lokale Zuweisung)	Löscht die Zuweisungen der gewählten Modellreihe im Modell. Wenn Sie den Button anklicken, fragt das Programm zuerst ab, ob die Zuweisungen gelöscht werden sollen.
