Räume

Erklärt das Konzept von Räumen in der Kanalnetzberechnung.

Räume werden in der Kanalnetzberechnung für die Ermittlung und Aufteilung des Sollvolumenstroms sowie die Einhaltung der akustischen Anforderungen genutzt. Im Dialog Räume werden die erforderlichen Parameter für die Kanalnetzberechnung aller Räume im Modell übersichtlich verwaltet. Für jeden Raum wird der Sollvolumenstrom ermittelt und auf die einzelnen Luftdurchlässe aufgeteilt. Ebenfalls werden die akustischen Eigenschaften und der Grenzwert des Schalldruckpegels für die Räume eingestellt. Bei der Kanalnetzberechnung wird anschließend die Einhaltung des geforderten Schalldruckpegels geprüft.

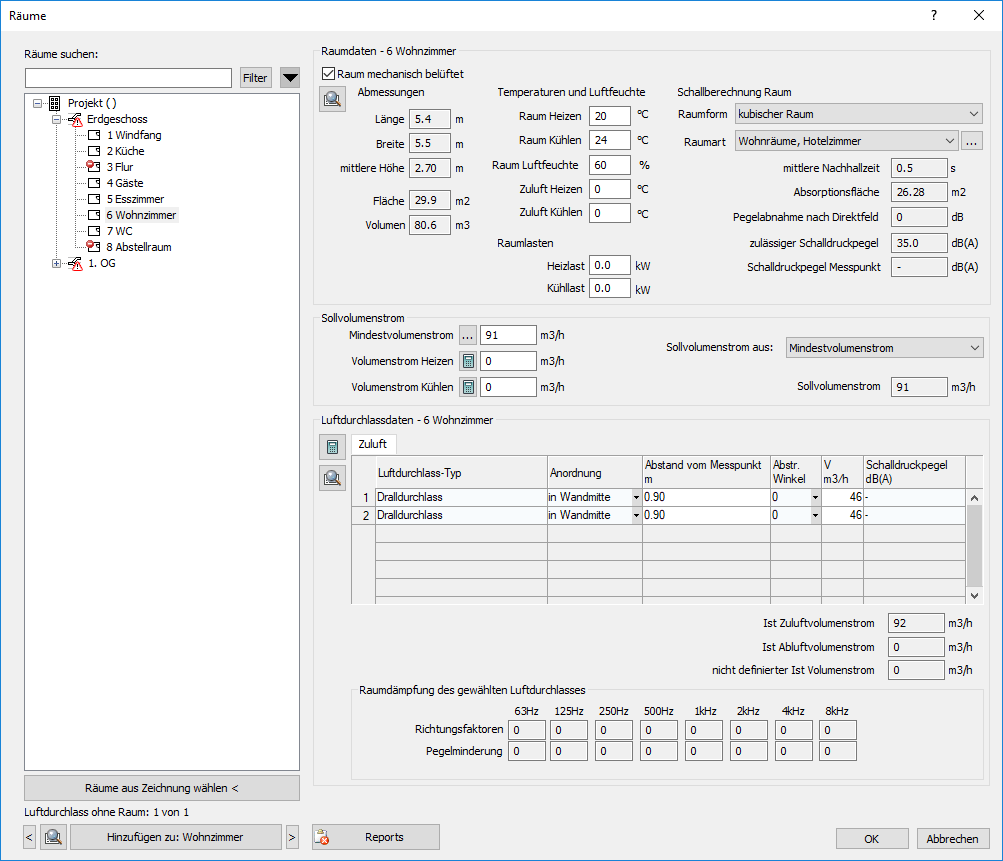

Im Dialog Räume werden alle MEP-Räume aus dem Modell übersichtlich in einer Baumstruktur aufgelistet. Aus den MEP-Räumen werden die Parameter wie Abmessungen, Temperaturen sowie die Heiz- und die Kühllast ausgelesen. Der Sollvolumenstrom kann aus dem Mindestvolumenstrom nach Verfahren 1 und/oder Verfahren 2 aus DIN EN 16798 und dem erforderlichen Volumenstrom zur Abdeckung der Heiz- und Kühllast ermittelt werden. Die im MEP-Raum platzierten Luftdurchlässe werden automatisch erkannt und anhand des eingestellten Systemtyps des Anschlusses in die jeweiligen Luftarten einsortiert, damit eine schnelle und einfache Eingabe des Volumenstroms und der Parameter für die Berechnung der Raumdämpfung ermöglicht wird.
