Über Klassifizieren
Erklärt das Konzept des Klassifizierens von Bauteilen.
Über die Klassifizierung wird den Bauteilfamilien der passende Berechnungstyp zugewiesen, damit die Bauteile in der Berechnung die gewünschte Funktion übernehmen.

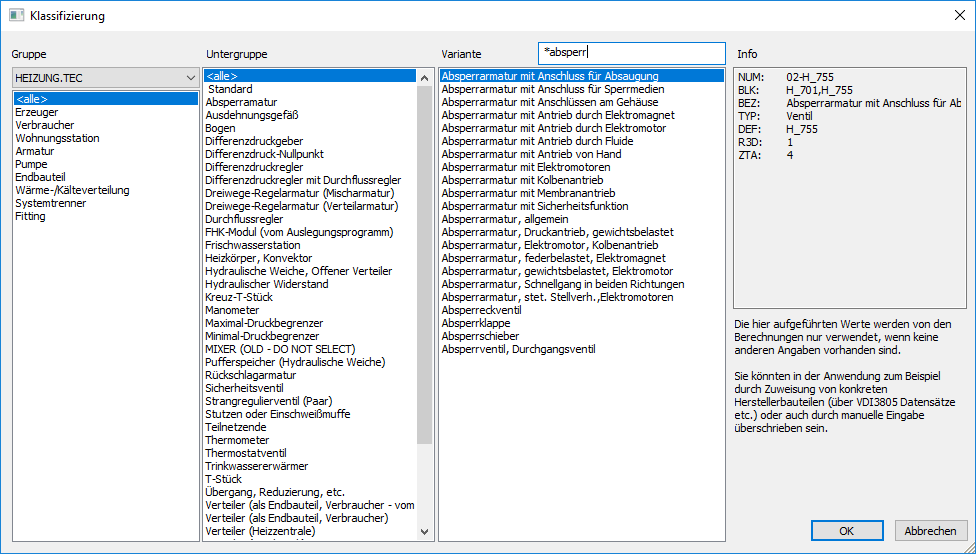

Die Bauteile in diesem Dialog sind aufgeteilt in Gruppe, Untergruppe und Variante. In der Gruppe wählen Sie zunächst die Art des Bauteils. In der Untergruppe wählen Sie dann den Berechnungstyp. Damit wird die Bauteilfamilie z. B. als Waschtisch oder WC ausgewiesen und bringt Vorschlagswerte für die technischen Daten mit, die bei der Berechnung verwendet werden. Manche Berechnungstypen haben zur weiteren Definition mehrere Varianten, die eine andere Bezeichnung haben und für die unterschiedliche technische Daten hinterlegt sind.
Die technischen Daten können in jedem Bauteil individuell angepasst werden. Verwenden Sie dazu die Funktion Technische Daten … < im Bereich Bauteile.
Nachdem Sie die Klassifizierung vorgenommen haben, wird die Zuweisung sowohl am konkreten Typ der gewählten Bauteilfamilie (und damit im Projekt) gespeichert wie auch in der entsprechenden (lokalen) User-Datei. Bei Bauteilfamilien mit mehreren Typen wird die Zuweisung an der Familie und am konkreten Typ gespeichert. Eine Familie mit mehreren Typen kann demzufolge auch unterschiedliche Klassifizierungen enthalten. Wenn Sie Ihr Projekt im BIM-Kontext zur Kollaboration freigeben, bleiben alle Klassifizierungen erhalten.
Enthält ein Projekt unklassifizierte Bauteile, können im Dialog Zuweisung Berechnungstypen Vorschläge aus der lokal vorhandenen User-Datei geladen werden. Eine Meldung im Anschluss informiert über die Anzahl der geladenen Zuweisungen. Die geladenen Klassifizierungsvorschläge werden nach Schließen des Dialogs mit Klick auf OK wie beschrieben an den Familientypen gespeichert.
Bei der Klassifizierung wird auch die Anzahl der Anschlüsse eines Bauteils und die Fließrichtung in den Anschlüssen bestimmt. So erhält z. B. ein Waschtisch zwei eingehende Anschlüsse für Kalt- und Warmwasser und einen ausgehenden Anschluss für Schmutzwasser.
