Bei Außenwänden in Sandwichbauweise werden Fenster nicht erkannt
Problem
Bei der Erfassung von Modellen, in denen die Außenwände in Sandwichbauweise konstruiert sind, werden die Fenster nicht erkannt.
Mögliche Ursache: Modellierung

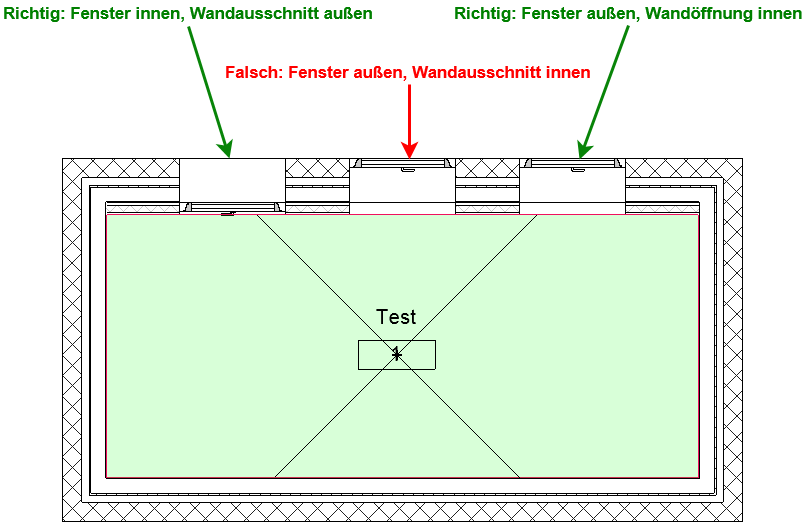

Die Fenster wurden in der Außenschale modelliert und in den inneren Wandschichten wurden keine entsprechenden Wandöffnungen vorgesehen. Außen liegende Fenster in Kombination mit innen liegenden Wandausschnitten können derzeit nicht richtig erfasst werden, auch wenn diese Art des Aufbaus im Modell korrekt aussieht (siehe Abbildung unten, mittleres Fenster).
Lösungen
- Modellieren Sie die Fenster nach Möglichkeit in der Innenschale und lassen Sie die Fenster bis nach außen grenzen. (siehe Abbildung unten, linkes Fenster).
- Belassen Sie die Fenster in der Außenschale und konstruieren Sie die entsprechenden Wandöffnungen (siehe Abbildung unten, rechtes Fenster). Verwenden Sie dafür den Befehl .
