Die Bauteilausrichtung stimmt nicht mit der Gebäudeausrichtung überein

Problem

Nach der Gebäudeerfassung stimmt die Ausrichtung der Bauteile in LINEAR Building nicht mit der Ausrichtung des Gebäudes in Revit überein.

Mögliche Ursache: Abweichung des Projektnordens vom geografischen Norden

Für die Gebäudeerfassung wird immer der geografische Norden verwendet. Der Projektnorden orientiert sich meist an den Hauptachsen des Gebäudes und kann daher vom geografischen Norden abweichen.

Lösung

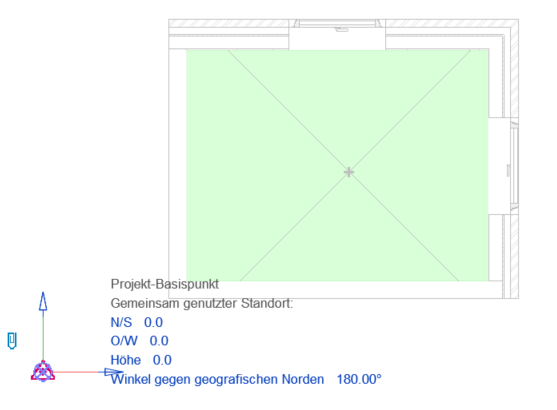

Die Abweichung des Projektnordens vom geografischen Norden wird am Projekt-Basispunkt vorgenommen. Stellen Sie sicher, dass der Projektnorden hier korrekt eingestellt ist.
Projektnorden Basispunkt Linear Revit
