Bauteile werden fälschlicherweise als an Erdreich grenzend erfasst

Problem

Bei der Gebäudeerfassung werden Bauteile, die im Modell nicht ans Erdreich grenzen, als an Erdreich grenzend erfasst.

Mögliche Ursache: Referenzebene der Gebäudeerfassung

Wenn Sie vor der Gebäudeerfassung in der Disziplin Architektur auf dem Analyse-Tab für die Geländeapproximation die Option Konstantes Erdreichniveau gewählt haben, wird anhand der Referenzebene (Erdreichniveau) festgelegt, auf welcher Ebene der Verschnitt mit dem Erdreich liegt. Wenn Sie in diesem Fall bspw. Ebene 3 gewählt haben, werden die Außenwände und Fenster der darunter liegenden Geschosse alle als an Erdreich grenzend erfasst.

Lösung

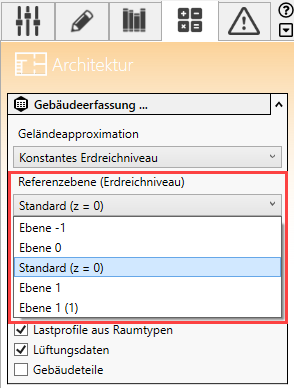

Überprüfen Sie, ob in den Einstellungen für die Gebäudeerfassung die korrekte Referenzebene eingestellt ist. Die Standardeinstellung lautet Standard (z = 0).
Analyse Tab Architektur Linear Revit

Mögliche Ursache: Lage topografischer Karten

Bei der Verwendung von topografischen Karten kann eine nicht korrekte Lage von Karten dazu führen, dass Bauteile fälschlicherweise als an Erdreich grenzend erfasst werden.

Lösung

Prüfen Sie die Lage der topografischen Karte und stellen Sie sicher, dass keine weiteren topografischen Karten (auch ausgeblendete) mit ggf. falscher Lage im Modell enthalten sind.
