Räume Bereichen zuordnen

Zeigt schrittweise, wie Sie MEP-Räume einem Bereich zuordnen.

Aufgabenstellung

Sie möchten die in Ihrem Modell erzeugten MEP-Räume Bereichen zuordnen.

Voraussetzung:

Es sind MEP-Räume vorhanden.

Navigieren Sie zu:

Projekt-Tab ➤ Disziplin Architektur ➤ Konstruktions-Tab

Konstruktions Tab Architektur Linear Revit

Arbeitsschritte

Öffnen Sie den Bereich Zonierung und wählen Sie Bereiche.
Wählen Sie im oberen Bereich über die Dropdown-Liste einen Bereichstyp aus, z. B. Zonen.
Markieren Sie den Raum, den Sie einem Bereich zuweisen möchten, z. B. einer Zone mit anderen Solltemperaturen.
Optional: Halten Sie Strg gedrückt und wählen Sie weitere Räume, die Sie dem anderen Bereich zuweisen möchten.

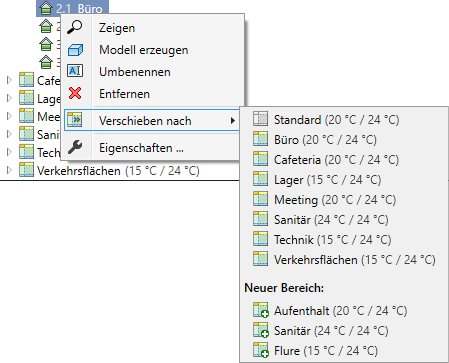

Öffnen Sie mit einem Rechtsklick das Kontextmenü.
Bewegen Sie Ihre Maus über den Menüpunkt Verschieben nach.
Wählen Sie den gewünschten Bereich.

Anmerkung: Alternativ können Sie über die Auswahl einer Option unter Neuer Bereich: einen neuen Bereich erstellen und im gleichen Zug den Raum dorthin verschieben.

Anmerkung: Wenn Sie einen Raum in der Zonierung in einen anderen Bereich verschieben, ändert sich auch das Attribut in den Raumeigenschaften.

Ergebnis

Die gewählten Räume wurden dem anderen Bereich zugeordnet.
