MEP-Räume erstellen

Zeigt schrittweise, wie Sie automatisch MEP-Räume erstellen lassen.

Aufgabenstellung

Sie wollen MEP-Räume automatisch erstellen und ihre Bezeichnungen aus dem Architekturmodell übernehmen.

Voraussetzungen:

Im verknüpften Architekturmodell sind Architekturräume angelegt.
Für die Ebenen sind Grundrissansichten erstellt.
Die aktuelle Ansicht ist eine Draufsicht.

Navigieren Sie zu:

Projekt-Tab ➤ Disziplin Architektur ➤ Konstruktions-Tab

Konstruktion Tab Architektur Linear Revit

Arbeitsschritte

Wählen Sie aus der Dropdown-Liste im Bereich Geschosse die Ebene aus, in der die MEP-Räume erstellt werden sollen.

Der Grundriss des gewählten Geschosses wird im Ansichtsfenster angezeigt (Wenn in Optionen ➤ Ansichtenverwaltung die Option Am besten passende Ansichten aktivieren aktiviert ist).
Öffnen Sie den Bereich MEP-Räume erstellen.
Aktivieren Sie den Radiobutton Automatisch.
Aktivieren Sie die gewünschten Optionen für die Übernahme.
Klicken Sie auf MEP-Räume erstellen <.

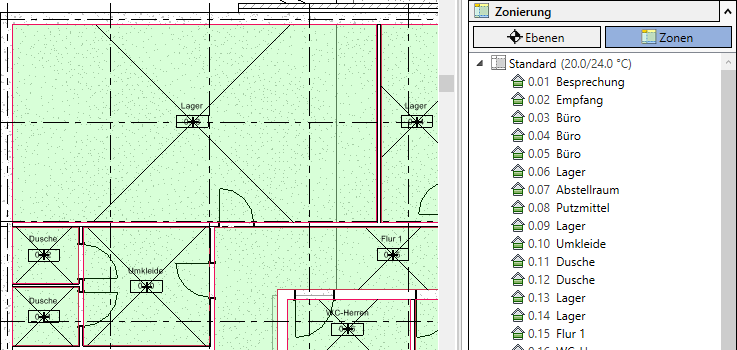

Ergebnis

Im Grundriss werden die MEP-Räume erzeugt und im Bereich Zonierung in die Zone Standard eingefügt.
