Gebäude erfassen
Zeigt schrittweise, wie Sie Ihr Modell zur Erfassung vorbereiten und es von LINEAR Building erfassen lassen.
Aufgabenstellung
Sie wollen Ihr Modell für die Gebäudeerfassung mit LINEAR Building vorbereiten und erfassen.
Navigieren Sie zu:
Arbeitsschritte
- Öffnen Sie den Bereich Gebäudeerfassung.
- Wählen Sie eine Option für die Geländeapproximation.
- Wählen Sie die Ebene des Erdreichniveaus.
Diese Option greift nur, wenn Sie für die Geländeapproximation konstantes Erdreichniveau gewählt haben.
- Aktivieren Sie unter Optionale Übernahme alle gewünschten Optionen.
- Optional: Aktivieren Sie unter Diagnose die Option Bauteilinformationen speichern, wenn LINEAR Building im Revit-Modell Bauteilsegmente statt Gesamtbauteile anzeigen können soll.
- Klicken Sie auf Gebäudeerfassung ....

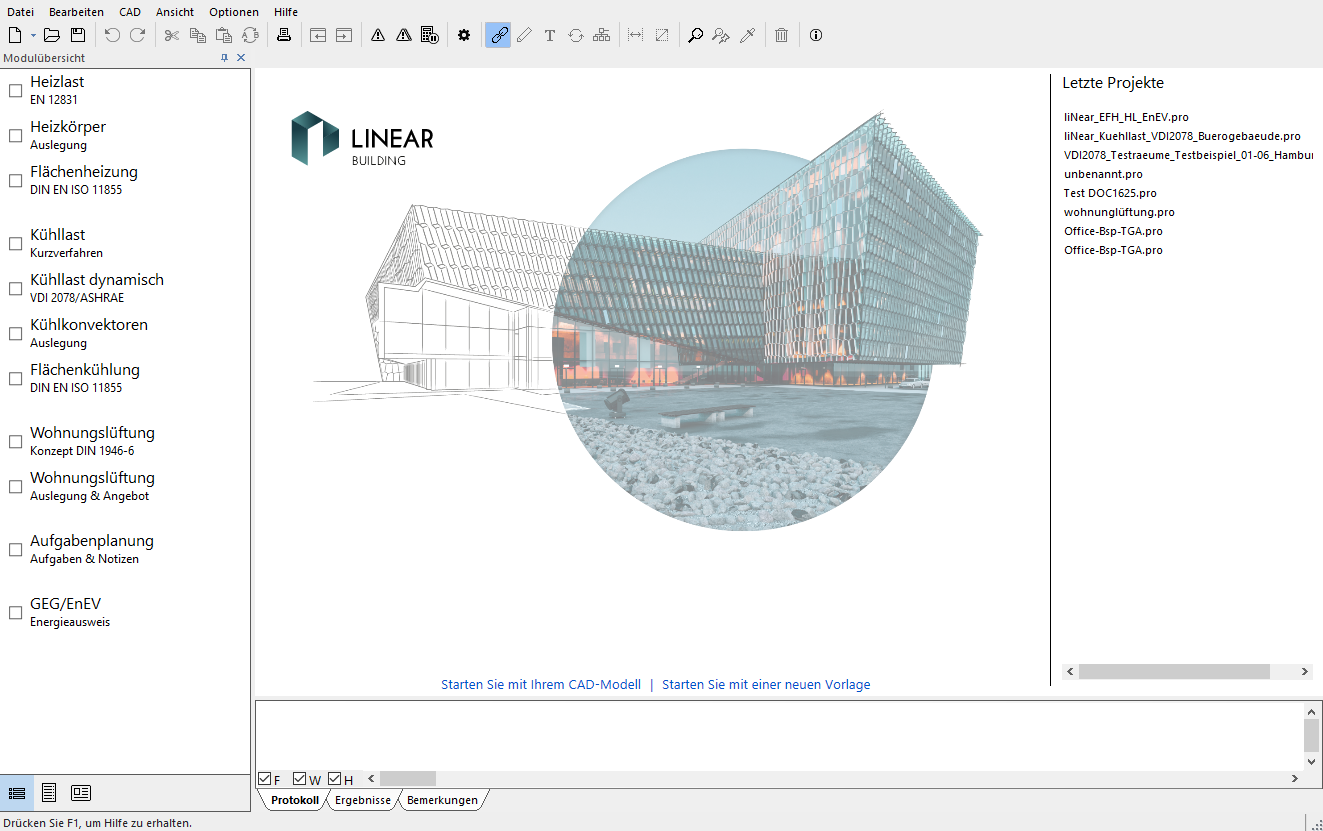

LINEAR Building öffnet sich.
- Klicken Sie in LINEAR Building auf Gebäude aus CAD übernehmen.
Der Dialog Vorlage wählen öffnet sich.
- Wählen Sie eine Vorlage.
Die Vorlagedateien enthalten länderspezifische Daten wie Orte, Temperaturen, Variablen und Raumvorlagen.

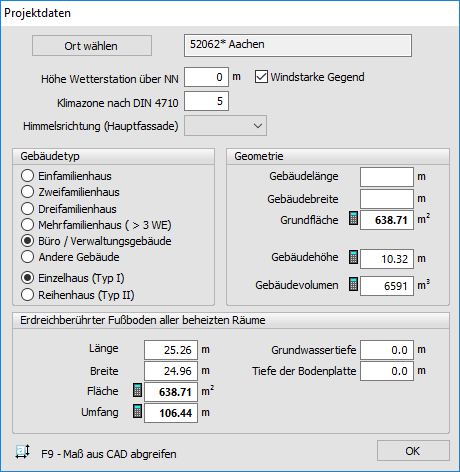

LINEAR Building analysiert die Gebäudestruktur. Der Dialog Projektdaten öffnet sich.
- Geben Sie alle relevanten Projektdaten ein und bestätigen Sie Ihre Eingabe mit OK.
Ergebnis

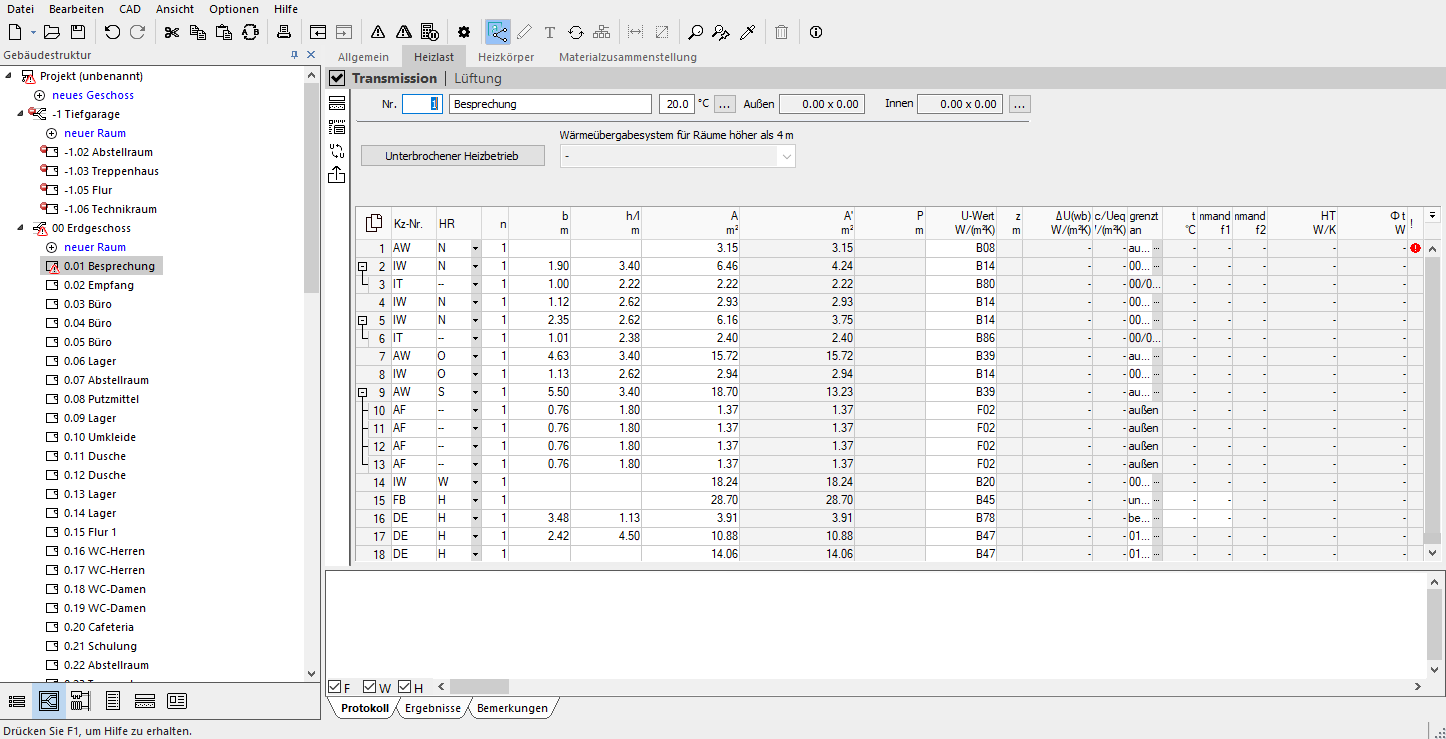

Das Gebäude wurde erfasst und steht zur weiteren Analyse zur Verfügung.
