Details zum Bereich Wände konstruieren

Informationen zum Bereich Wände konstruieren.

Sie befinden sich hier:

Projekt-Tab ➤ Disziplin Architektur ➤ Konstruktions-Tab

Wände <

Konstruiert Wände auf der Höhe des gewählten Geschosses. Ist über dem aktuellen Geschoss ein weiteres Geschoss vorhanden, wird dieses für die Abhängigkeit oben gewählt. Ist kein weiteres Geschoss vorhanden, beträgt die Standardhöhe 3000 mm.

Außenwand

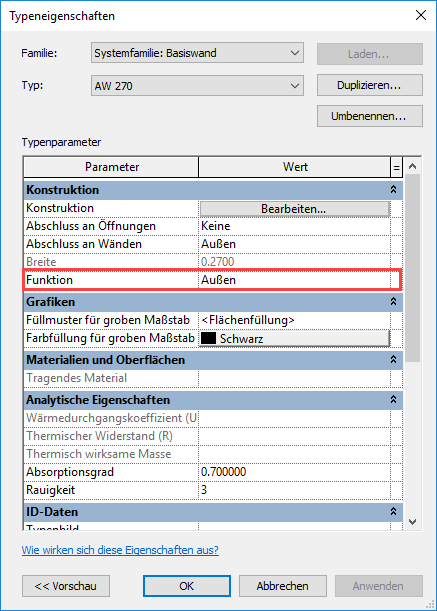

Aktiviert:Der Wandfamilie wird in den Typeneigenschaften die Funktion Außen zugewiesen. Durch den Wert wird bei der Gebäudeerfassung die Wand als Außenwand erkannt und in LINEAR Building zu diesem Typen klassifiziert.

Deaktiviert: Der Wandfamilie wird in den Typeneigenschaften die Funktion Innen zugewiesen.

Dicke

Geben Sie hier die Dicke der zu konstruierenden Wand ein. Die Eingabe ist mit metrischen und imperialen Einheiten möglich und wird automatisch in Millimeter umgerechnet.

Wenn Sie auf diesen Button klicken, können Sie die Dicke der zu konstruierenden Wand direkt aus der Zeichnung abgreifen. Nach erfolgter Messung wird der Wert automatisch in das Feld Dicke eingetragen.

Dropdown-Liste

Wenn Ihr Modell bereits Wände der eingegebenen bzw. gemessenen Dicke enthält, stehen diese hier zur Auswahl.
