Details zur Gebäudeerfassung

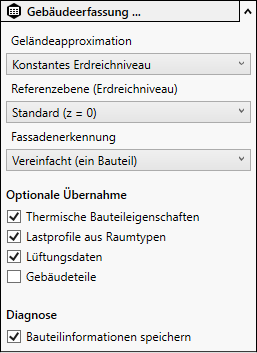

In diesem Dialog legen Sie fest, welche Daten LINEAR Building bei der Gebäudeerfassung erfassen soll.

Sie befinden sich hier:

Projekt-Tab ➤ Disziplin Architektur ➤ Analyse-Tab

Geländeapproximation

Hier können Sie festlegen, wie Außenwände in Bezug auf das umgebende Gelände analysiert werden. Abhängig von der gewählten Option werden unterschiedlich große Flächen einer Außenwand als an Außenluft grenzend erkannt.

Konstantes Erdreichniveau: Falls Ihr Modell keine Geländetopografie enthält oder Sie diese nicht analysieren möchten, können Sie mit dieser Option ein konstantes Erdreichniveau vorgeben und dieses unter Referenzebene (Erdreichniveau) genauer festlegen.

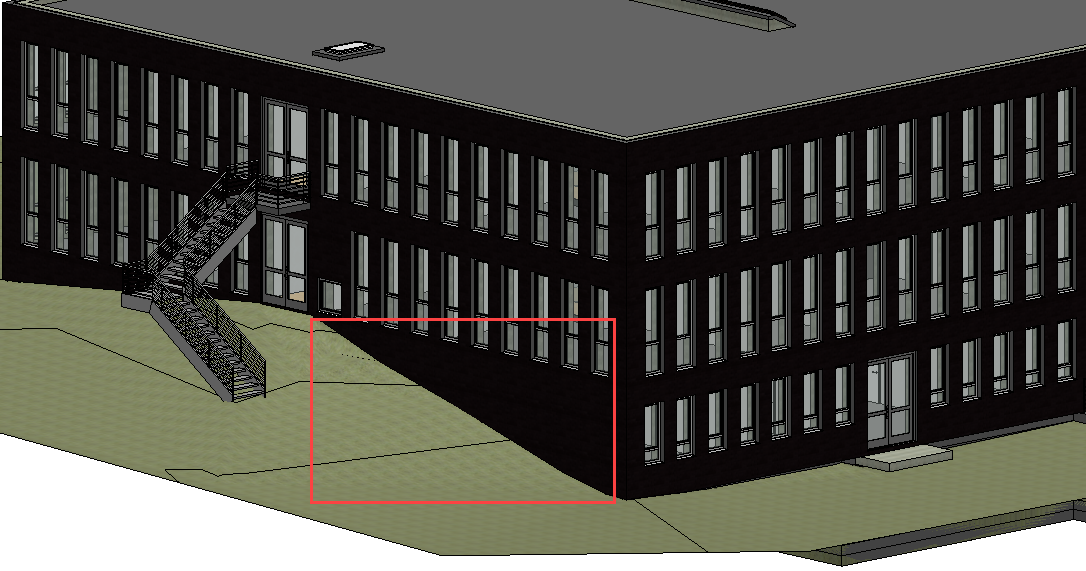

Auswertung der Topografie: Wenn Ihr Modell eine Geländetopografie enthält, kann sie mit dieser Option analysiert werden.

Referenzebene (Erdreichniveau)

Wenn Sie zur Geländeapproximation Konstantes Erdreichniveau gewählt haben, können Sie hier festlegen, auf welcher Ebene der Verschnitt mit dem Erdreich liegt. Erstellen Sie bei Bedarf eine neue Hilfsebene.

Fassadenerkennung

Definiert, wie Fassaden mit transparenten Flächen an LINEAR Building übergeben werden.

Vereinfacht (ein Bauteil): Erfasst die gesamte Fassade als ein einziges Bauteil. Enthält die Fassade ein oder mehrere transparente Bauteile, wird ein Fenster übergeben, ansonsten eine Wand.

Fensterflächen zusammenfassen: Übergibt alle transparenten Bauteile als ein einziges Fenster.

Einzelne Fensterflächen: Übergibt jedes transparente Bauteil als individuelles Fenster.

Optionale Übernahme

Thermische Bauteileigenschaften – aktiviert: Bei der Gebäudeerfassung in LINEAR Building werden thermische Eigenschaften von Schichtbauteilen übernommen. Deaktivieren Sie diese Option, wenn Sie nach der ersten Erfassung Schichtbauteile in LINEAR Building bearbeitet haben und wenn Sie die Gebäudeerfassung danach erneut starten, um Änderungen zu übernehmen. Damit verhindern Sie, dass Ihre Anpassungen in LINEAR Building durch Gebäudeaktualisierungen überschrieben werden.

Lastprofile aus Raumtypen – aktiviert: Aus den zugewiesenen Raumtypen werden 24h-Lastverläufe für die dynamische Kühllastberechnung erfasst.

Zusatzlasten aus ungedämmten Leitungen – aktiviert: Nach der Gebäudeerfassung werden in der Heizlastberechnung nach SP 60.13330.2016 Wärmeverluste von ungedämmten Rohren als Wärmeeintrag in Räumen berücksichtigt. Sie erhalten diesen Parameter nur, wenn Sie im Dialog Optionen die Region Russland ausgewählt haben.

Lüftungsdaten – aktiviert: Aus Zonen oder MEP-Räumen werden Luftvolumenströme für die Übernahme in die Heiz- bzw. Kühllastberechnung erfasst.

Gebäudeteile – aktiviert: Alle Gebäudeteile werden erfasst und in LINEAR Building als Gebäudeteile aufgeführt. Zur korrekten Erfassung darf jeder Raum nur zu genau einem Gebäudeteil gehören. Nur so ist sichergestellt, dass die Räume den richtigen Gebäudeteilen zugeordnet werden. Räume in Geschossen, die mehr als einem Gebäudeteil zugeordnet sind, werden bei der Erfassung automatisch im ersten passenden Gebäudeteil aufgeführt.

Diagnose

Bauteilinformationen speichern

Aktiviert: Bei der nächsten Erfassung des Gebäudes aus LINEAR Building heraus werden Informationen zu Bauteilsegmenten an den MEP-Räumen des Revit-Projekts gespeichert. Wenn in LINEAR Building mit den Funktionen CAD-Element in Zeichnung zoomen oder CAD-Element in Zeichnung zeigen ein Bauteil im Modell markiert werden soll, wird nur der Teil des Bauteils markiert, der im aktuellen strukturellen Kontext relevant ist.

Deaktiviert: Nach der Deaktivierung folgt eine Abfrage, ob bereits gespeicherte Bauteilinformationen im Projekt gelöscht werden sollen. Bei der nächsten Erfassung des Gebäudes aus LINEAR Building heraus werden keine Bauteilinformationen gespeichert. Wenn in LINEAR Building mit den Funktionen CAD-Element in Zeichnung zoomen oder CAD-Element in Zeichnung zeigen ein Bauteil im Modell markiert werden soll, wird das gesamte Bauteil unabhängig vom aktuellen strukturellen Kontext markiert.
