Anpassen von Dachgauben für die Erstellung von MEP-Räumen
Erhalten Sie Informationen zur Konstruktion von Dachgauben im Zusammenhang mit der Erstellung von MEP-Räumen und der Gebäudeerfassung.
Im Fall von Dachgauben oder ähnlichen Konstruktionen, wie der Zusammenführung von Satteldächern bei T- oder L-förmigen Grundrissen, sollten Gaubenöffnungen und Gaubenfamilienobjekte vermieden werden, um MEP-Räume korrekt erstellen zu können. Gaubenöffnungen und Gaubenfamilienobjekte können nicht korrekt interpretiert werden, weshalb unter Umständen eine Ermittlung des korrekten Raumvolumens und die Erfassung sämtlicher Gaubenbauteile nicht möglich sind. Bitten Sie den beteiligten Architekten darum, solche Situationen explizit mit Dachelementen, Wänden und Fenstern zu modellieren, wenn Sie eine manuelle Nachbearbeitung der erfassten Bauteile vermeiden möchten.

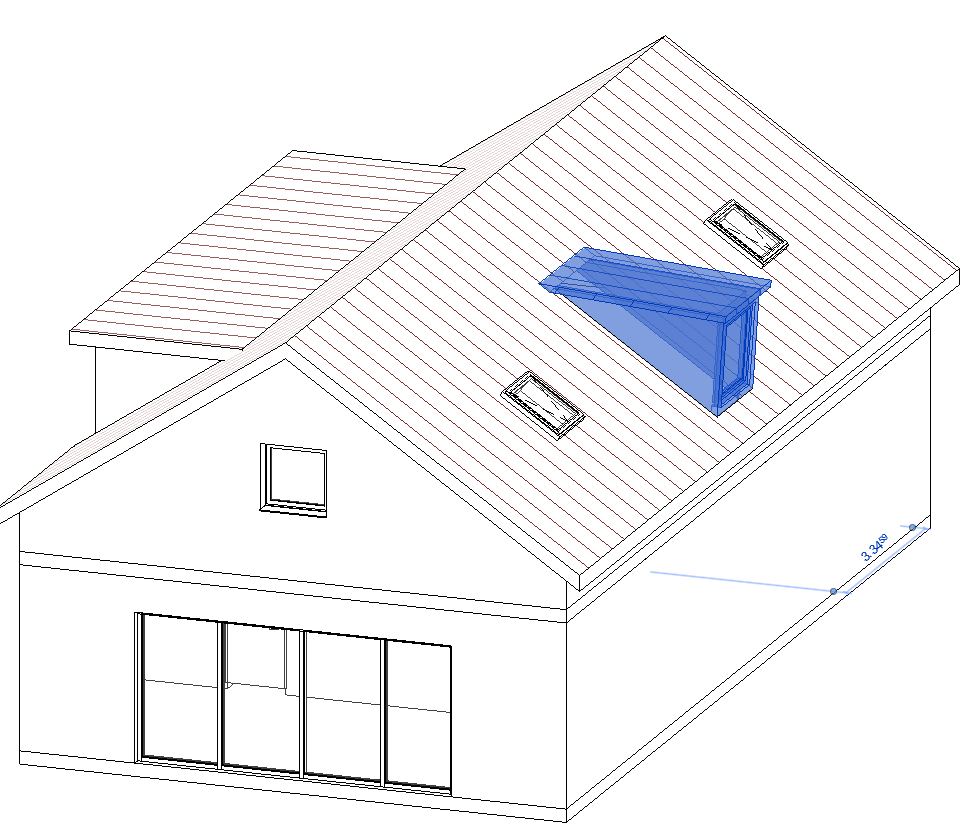

Im folgenden Beispiel wird der Unterschied zwischen einer explizit modellierten Gaube (Abbildung links) und dem Einsatz einer Gaubenfamilie (Abbildung rechts) deutlich. Die Schnittansicht zeigt, dass sich der MEP-Raum trotz entsprechender Öffnung nicht in das Gaubenelement, das in Revit mit der Gaubenfamilie modellierte wurde, ausdehnen kann. In der expliziert modellierten Situation (Abbildung links) erstreckt sich der MEP-Raum bis in die Gaube.
 |  |
