Festlegen des Lüftungskonzepts einer Lüftungszone

Zeigt schrittweise, wie Sie ein Lüftungskonzept für eine Lüftungszone festlegen und Einstellungen für diese Lüftungszone vornehmen.

Aufgabenstellung

Sie möchten ein Lüftungskonzept für eine Lüftungszone festlegen und Einstellungen für diese Lüftungszone vornehmen.

Voraussetzungen:

Sie haben eine Gebäudestruktur vorliegen.
Sie haben Lüftungszonen definiert.

Navigieren Sie zu:

Modulübersicht ➤ Wohnungslüftung Konzept DIN1946-6 ➤ Strukturebene der Lüftungszone ➤ Lüftungszone

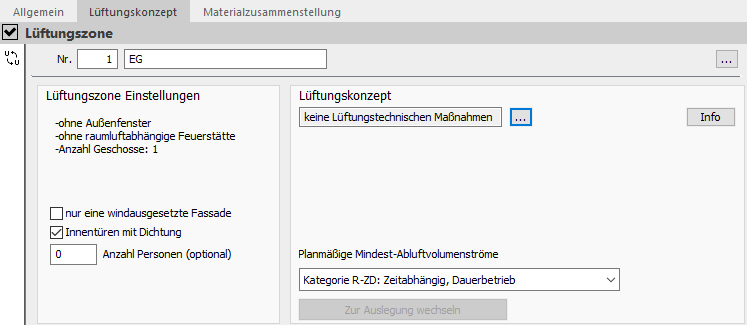

Lüftungskonzept Lüftungszone Linear Building

Arbeitsschritte

Markieren Sie die Lüftungszone in der Gebäudestruktur.
Nehmen Sie allgemeine Einstellungen für die Lüftungszone vor, beispielsweise, ob die Lüftungszone nur eine windausgesetzte Fassade hat oder ob die Innentüren Dichtungen aufweisen.
Klicken Sie auf , um das Lüftungskonzept festzulegen.

Anmerkung:
Ein Klick auf den Button Info öffnet eine Übersicht der verschiedenen Systeme der Wohnungslüftung.
Legen Sie fest, ob die planmäßigen Abluftvolumenströme nach DIN 18017-3 ermittelt werden oder ob Sie die Abluftvolumenströme manuell eingeben.

Ergebnis

Klicken Sie auf den Button Zur Auslegung wechseln, um die Lüftungszone auszulegen.
