Details zu Volumen
Informationen zur Registerkarte Volumen des Moduls GEG/EnEV.
Legt das für die Berechnung benötigte beheizte Gebäudevolumen fest.
Sie befinden sich hier:

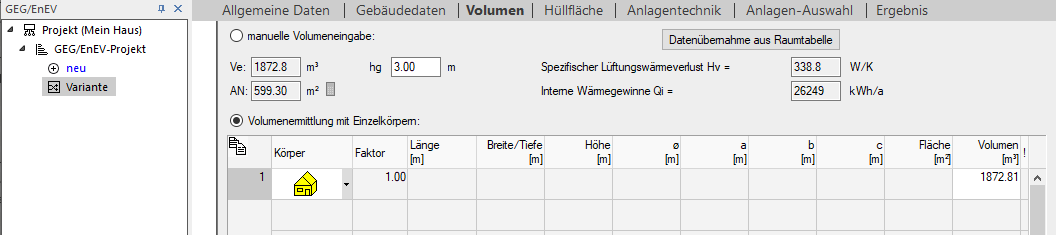

Volumen
Das beheizte Gebäudevolumen kann als direkte Werteingabe (manuelle Volumeneingabe), über die Definition von Einzelkörpern (Volumenermittlung mit Einzelkörpern) oder per Übernahme der Werte aus der Raumtabelle (Datenübernahme aus Raumtabelle) erfolgen.
Manuelle Volumeneingabe
Ist das beheizte Gebäudevolumen bekannt, kann es direkt im Feld Ve eingegeben werden.
Aktiviert: Nach Eingabe des beheizten Gebäudevolumens werden in Abhängigkeit von der mittleren Geschosshöhe hg die Werte für die Gebäudenutzfläche AN, den spezifischen Lüftungswärmeverlust Hv und die internen Wärmegewinne Qi berechnet.
| Element | Beschreibung |
|---|---|
| Ve | Gebäudevolumen Das Gebäudevolumen muss bei der manuellen Volumeneingabe direkt eingegeben werden, bei der Volumenermittlung mit Einzelkörpern wird es aus dem Volumen der einzelnen Körper berechnet. |
| AN | Gebäudenutzfläche Die Gebäudenutzfläche AN ergibt sich gemäß GEG/EnEV für Wohngebäude automatisch nach der Formel AN = 0,32 * Ve. |
| hg | Mittlere Geschosshöhe Die mittlere Geschosshöhe beeinflusst in Abhängigkeit vom Gebäudevolumen die Gebäudenutzfläche AN und die internen Wärmegewinne Qi. |
| Spezifischer Lüftungswärmeverlust Hv | Der spezifische Lüftungswärmeverlust Hv wird gemäß GEG/EnEV ermittelt und in diesem Anzeigefeld ausgewiesen. |
| Interne Wärmegewinne Qi | Der internen Wärmegewinne werden gemäß GEG/EnEV ermittelt und in diesem Anzeigefeld ausgewiesen. |
Datenübernahme aus Raumtabelle
Datenübernahme aus Raumtabelle: Fasst das beheizte Gebäudevolumen aus den Daten der Raumtabelle zusammen und trägt es als einen Volumenkörper in die Tabelle der Einzelkörper ein.
Es muss Volumenermittlung mit Einzelkörpern aktiviert sein, um diese Funktion zu nutzen.
Volumenermittlung mit Einzelkörpern
Ist das gesamte beheizte Gebäudevolumen nicht bekannt und es ist keine Raumtabelle aus einem CAD-Modell vorhanden, kann das Gebäudevolumen auf einfache Art und Weise über die Volumenermittlung mit Einzelkörpern bestimmt werden.
Aktiviert: Das Feld zur Eingabe des beheizten Gebäudevolumens Ve wird deaktiviert und es können die Einzelkörper des Gebäudes mit ihrem Volumen in der Tabelle eingetragen werden.
Mit Klick auf
haben Sie die Möglichkeit, die Inhalte der Tabelle mit oder ohne Spaltenüberschrift zu kopieren und beispielsweise in Excel einzufügen.
Wenn Sie einzelne Zeilen bzw. Zellen markiert haben, können Sie die markierten Daten mit den Tastenkombinationen Strg+C (mit Spaltenüberschrift) oder Strg+Shift+C (ohne Spaltenüberschrift) kopieren und bspw. in Excel einfügen.
| Spalte | Beschreibung |
|---|---|

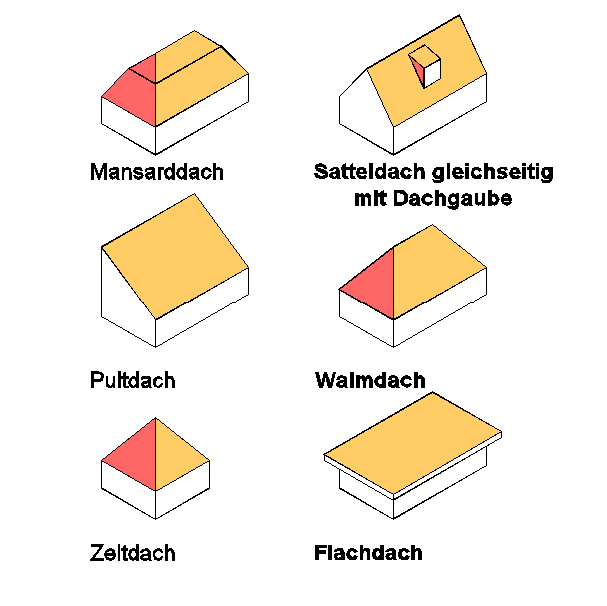

| Körper | Legt den gewünschten Einzelkörper für die Berechnung fest. In Kombination mit dem Faktor können u. a. folgende Dachkonstruktionen erfasst werden.
|
| Faktor | Der Faktor legt fest, wie das berechnete Einzelvolumen in das beheizte Gebäudevolumen einfließt. Folgend finden Sie einige Beispiele für die Anwendung des Faktors in Kombination mit verschiedenen Einzelkörpern.
|
| Länge [m], Breite/Tiefe [m] | Legt die Länge bzw. die Breite/Tiefe des Einzelkörpers in m fest. Mit F9 kann das Maß aus dem CAD-Modell abgegriffen werden. |
| Höhe [m] | Legt die Höhe des Einzelkörpers in m fest. Ein Doppelklick oder F8 öffnet den Dialog Höhen, in dem die in den Stammtabellen hinterlegten Höhen ausgewählt und neue Höhen angelegt werden können. Mit F9 kann das Maß aus dem CAD-Modell abgegriffen werden. |
| ø [m] | Legt den Durchmesser für zylindrische Einzelkörper in m fest. Mit F9 kann das Maß aus dem CAD-Modell abgegriffen werden. |
| a [m], b [m], c [m] | Legen die Kantenlängen a, b und c für einen ungleichmäßigen Keil (Dachgaube) als Einzelkörper in m fest. Mit F9 kann das Maß aus dem CAD-Modell abgegriffen werden. |
| Fläche [m²] | Zeigt die berechnete Fläche des Einzelkörpers in m² an. |
| Volumen [m³] | Zeigt das berechnete Volumen des Einzelkörpers in m³ an. |
| ! | Wurden bei der Körpereingabe Fehleingaben gemacht, wird in der Spalte ein Ausrufezeichen angezeigt. Weitere Information erhalten Sie dann im Protokollbereich. |
