Details zu Übersicht: Räume
Informationen zum Bereich Übersicht: Räume in der Heizlastberechnung.

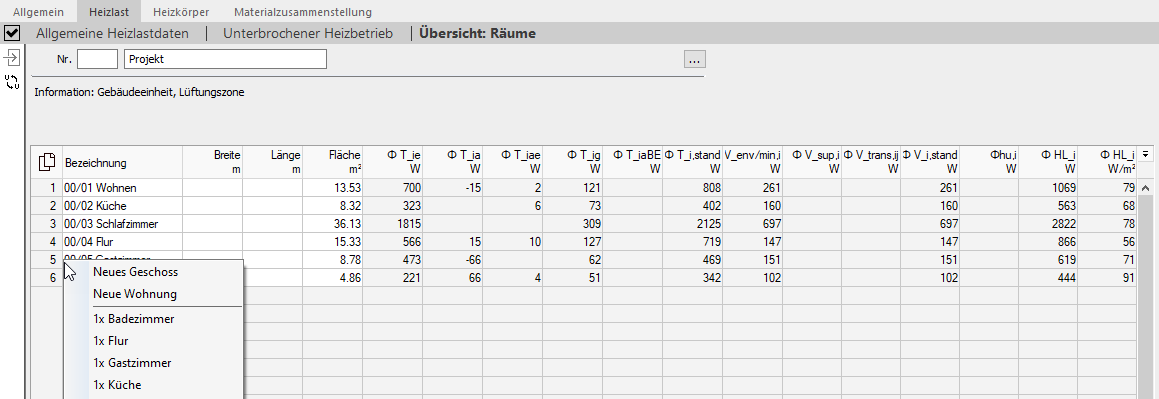

Im Bereich Übersicht: Räume werden alle Räume der aktuell gewählten Strukturebene angezeigt. Sie können weitere Räume, Geschosse und Wohnungen erstellen. Sofern bereits eine Heizlastberechnung erfolgt ist, werden die entsprechenden Ergebnisse pro Raum angezeigt.
Sie befinden sich hier:
Tabelle
Tabelleninhalte kopieren
Mit Klick auf
haben Sie die Möglichkeit, die Inhalte der Tabelle mit oder ohne Spaltenüberschrift zu kopieren und beispielsweise in Excel einzufügen.
Wenn Sie einzelne Zeilen bzw. Zellen markiert haben, können Sie die markierten Daten mit den Tastenkombinationen Strg+C (mit Spaltenüberschrift) oder Strg+Shift+C (ohne Spaltenüberschrift) kopieren und bspw. in Excel einfügen.
Tabelle sortieren
Mit Klick auf die Felder der Spaltenüberschriften können Sie die Tabelle aufsteigend (
) oder absteigend (
) sortieren.
Wechsel zum ausgewählten Raum
– Raumansicht in der Funktionsleiste: Ist aktiviert, sobald ein Raum in der Tabelle ausgewählt ist. Wechselt bei Klick zur Raumebene des ausgewählten Raums. Alternativ können Sie einen Doppelklick auf die Bezeichnung eines Raums in der Tabelle ausführen.
| Spalte | Beschreibung |
|---|---|
| Bezeichnung | Name des Raums mit dem automatisch erzeugten Präfix. |
| Breite/Länge/Fläche | Abmessungen und Fläche des Raums. Diese Angaben beziehen sich auf lichte Maße. |
| Φ T(ie) | Transmissionswärmeverlust nach außen. |
| Φ T(ia) | Transmissionswärmeverlust an beheizte Räume. |
| Φ T(iae) | Transmissionswärmeverlust an unbeheizte Räume. |
| Φ T(ig) | Transmissionswärmeverlust ans Erdreich. |
| Φ T(iaBE) | Transmissionswärmeverlust an benachbarte Gebäudeeinheiten. |
| Φ T(i,stand) | Transmissionswärmeverlust des Raums. |
| Φ V(env/min.i) | Lüftungswärmeverlust durch ALD, Infiltration und Mindestluftwechsel. |
| Φ V(sup.i) | Lüftungswärmeverlust durch Zuluft. |
| Φ V(trans.ij) | Lüftungswärmeverlust durch Überströmung. |
| Φ V(i.stand) | Lüftungswärmeverlust des Raums. |
| Φ (hu.i) | Transmissionswärmeverlust. |
| Φ HL(i) | Zusätzliche Aufheizleistung. |
| Φ HL(i/m2) | Norm-Heizlast pro Quadratmeter. |
Kontextmenü
Ein Klick in eine leere Zeile der Tabelle öffnet das Kontextmenü. Sie erhalten eine Auswahl von Räumen und Ebenen, die Sie auf dieser Ebene erstellen können. Das Kontextmenü bleibt geöffnet, bis Sie erneut in eine leere Zeile oder im Kontextmenü auf Fertig klicken. Bereits erstellte Räume werden im Kontextmenü mit der Anzahl der eingefügten Instanzen markiert. Wenn Sie also bspw. in Ihrer Wohnung drei Flure eingefügt haben, wird dem Raum Flur im Kontextmenü das Präfix 3x vorangestellt.
Wenn in einer Strukturebene eine neue übergeordnete oder parallele Strukturebene erstellt wird, werden alle im Anschluss erstellten Räume der zuletzt erstellten Strukturebene hinzugefügt. Befinden Sie sich bspw. im EG und erstellen mit Klick in eine freie Zeile aus dem Kontextmenü ein OG, werden alle danach erzeugten Räume dem OG hinzugefügt. Erstellen Sie auf einer Ebene eine zweite Wohnung, werden alle danach erzeugten Räume der zweiten Wohnung hinzugefügt.
