Details zu Trinkwasser
Informationen zur Registerkarte Trinkwasser des Moduls GEG/EnEV.

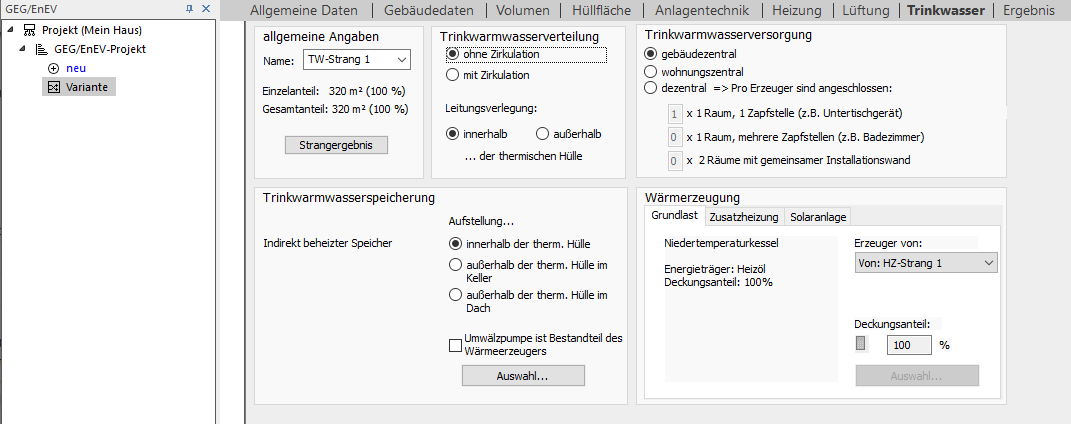

Legt die Eigenschaften der Trinkwasseranlage bei der detaillierten Anlagenerfassung des bedarfsorientierten Energieausweises fest. Um die detaillierte Anlagenerfassung zu aktivieren, wählen Sie auf der Registerkarte Anlagentechnik Detailliert Heizung/Trinkwasser/Lüftung.
Sie befinden sich hier:
allgemeine Angaben
Name:
Legt die Bezeichnung des Trinkwasser-Strangs fest.
Einzelanteil:/Gesamtanteil:
Strangergebnis
Öffnet die Berechnungsergebnisse des gewählten Strangs in einem separaten Fenster.
Trinkwasserverteilung
Legt die Eigenschaften der Anlage hinsichtlich der Wasserverteilung fest. Es ist zu wählen, ob die Leitungsverlegung mit oder ohne Zirkulation ist und ob sich die Leitung innerhalb oder außerhalb der thermischen Hülle, also des beheizten Bereichs, befinden.
Trinkwasserversorgung
Legt fest, ob es sich um eine gebäudezentrale, wohnungszentrale oder dezentrale Versorgung handelt. Im Falle einer dezentralen Versorgung sind weitere Angaben hinsichtlich der Anzahl der versorgetn Räume und der Zapfstellenanzahl zu machen.
Trinkwarmwasserspeicherung
Legt die Eigenschaften des Speichers fest.
Anzeige des gewählten Speichers
Im linken Teil des Bereichs wird der aktuell gewählte Speicher angezeigt.
Aufstellung
Legt den Aufstellungsort des Speichers fest, um die Wärmeverluste des Trinkwasserspeichers bei der Berechnung zu berücksichtigen.
Umwälzpumpe ist Bestandteil des Wärmeerzeugers
Aktiviert: Es wird berücksichtigt, dass der Wärmeerzeuger eine Umwälzpumpe besitzt.
Auswahl...: Öffnet den Dialog Speicherauswahl (…), in dem zwischen verschiedenen Herstellerprodukten bzw. Berechnungsverfahren gewählt werden kann. Der aktuell zugewiesene Speicher bzw. die gewählte Berechnungsmethode wird oberhalb des Buttons angezeigt.
Wärmeerzeugung
Die Wärmeerzeugung kann grundsätzlich über drei getrennt zu betrachtende Wärmeerzeuger erfolgen.
Es werden die gebräuchlichsten normbasierten Deckungsanteile für die Kombinationen von Trinkwassererwärmungssystemen vorgeschlagen. In Abstimmung mit dem Bauherrn sind auch andere Deckungsanteile möglich.
Grundlast
Legt den Wärmeerzeuger für die Grundlast und seine Parameter fest.
Anzeige der Komponentenauswahl Grundlast
Im linken Teil des Bereichs werden der gewählte Wärmeerzeuger, der Energieträger des Wärmeerzeugers und sein prozentualer Deckungsanteil angezeigt.
Erzeuger von:
Legt fest, ob für die Grundlast der Trinkwassererwärmung ein eigener Erzeuger oder der Grunderzeuger des Heizungsstrangs genutzt wird. Wird der Erzeuger des Heizungsstrangs gewählt, werden dessen Daten links in der Anzeige dargestellt und die Funktion zur Auswahl eines Speichers ist deaktiviert. Bei der Wahl eines eigenen Erzeugers für die Erwärmung des Trinkwassers ist die Auswahl eines Speichers aktiviert.
Deckungsanteil
Gibt den prozentualen Deckungsanteil des Grundlast-Wärmeerzeugers für die Trinkwassererwärmung an. Der Deckungsanteil für die Grundlast kann nicht eingegeben werden und basiert auf der Nutzfläche AN des Gebäudes. Es wird automatisch der prozentuale Rest nach Abzug der Deckungsanteile der Zusatzheizung und der Solaranlage eingetragen.
Falls nur Grundlast gewählt wird, ist der Deckungsanteil 100 %.
Vorgeschlagene Deckungsanteile sind normbasiert und können nur über Änderungen der Deckungsanteile der Zusatzheizung und der Solaranlage geändert werden. Wurde einer der Deckungsanteile aus Zusatzheizung oder Solaranlage manuell eingetragen, so werden alle Deckungsanteile unterstrichen angezeigt.
Der Deckungsanteil kann auch auf der Basis einer korrekten und mit dem Bauherrn abgestimmten Planung ermittelt und eingetragen werden.
: Stellt den vorgeschlagenen normbasierten Deckungsanteil wieder her. Ist der Button deaktiviert, wurde der berechnete Vorschlagswert nicht geändert.
Auswahl...: Öffnet den Dialog Erzeugerauswahl (…), in dem zwischen verschiedenen Herstellerprodukten bzw. Berechnungsverfahren gewählt werden kann. Der aktuell zugewiesene Wärmeerzeuger bzw. die gewählte Berechnungsmethode wird im Anzeigefeld links neben dem Button angezeigt.
Zusatzheizung
Legt fest, ob eine Zusatzheizung zur Unterstützung der Trinkwassererwärmung genutzt wird.
Anzeige der Komponentenauswahl Zusatzheizung
Im linken Teil des Bereichs werden der gewählte Wärmeerzeuger, der Energieträger des Wärmeerzeugers und sein prozentualer Deckungsanteil angezeigt.
Deckungsanteil
Gibt den prozentualen Deckungsanteil des Wärmeerzeugers der Zusatzheizung an der Heizlast an.
Vorgeschlagene Deckungsanteile sind normbasiert und können in Absprache mit dem Bauherrn angepasst werden. Die Berechnung der Deckungsanteile basiert auf der Nutzfläche AN des Gebäudes. Wurde einer der Deckungsanteile aus Zusatzheizung oder Solaranlage manuell eingetragen, so werden alle Deckungsanteile unterstrichen angezeigt. Die Deckungsanteile der Zusatzheizung und der Solaranlage werden vom Deckungsanteil der Grundlast abgezogen.
: Stellt den vorgeschlagenen normbasierten Deckungsanteil wieder her. Ist der Button deaktiviert, wurde der berechnete Vorschlagswert nicht geändert.
Auswahl...: Öffnet den Dialog Erzeugerauswahl (…), in dem zwischen verschiedenen Herstellerprodukten bzw. Berechnungsverfahren gewählt werden kann. Der aktuell zugewiesene Wärmeerzeuger bzw. die gewählte Berechnungsmethode wird im Anzeigefeld links neben dem Button angezeigt.
Falls keine Zusatzheizung vorgesehen ist, ist keine Zusatzheizung im Auswahlmenü für den Erzeuger zu wählen (Standardeinstellung).
Auswahl...: Öffnet den Dialog Erzeugerauswahl (…), in dem zwischen verschiedenen Herstellerprodukten bzw. Berechnungsverfahren gewählt werden kann. Der aktuell zugewiesene Wärmeerzeuger bzw. die gewählte Berechnungsmethode wird im Anzeigefeld links neben dem Button angezeigt.
Solaranlage
Legt fest, ob eine Solaranlage zur Unterstützung der Trinkwassererwärmung genutzt wird.
Anzeige der Komponentenauswahl Zusatzheizung
Im linken Teil des Bereichs wird die gewählte Solaranlage angezeigt.
Deckungsanteil
Gibt den prozentualen Deckungsanteil der Solaranlage an der Trinkwassererwärmung an.
Vorgeschlagene Deckungsanteile sind normbasiert und können in Absprache mit dem Bauherrn angepasst werden. Die Berechnung der Deckungsanteile basiert auf der Nutzfläche AN des Gebäudes. Wurde einer der Deckungsanteile aus Zusatzheizung oder Solaranlage manuell eingetragen, so werden alle Deckungsanteile unterstrichen angezeigt. Die Deckungsanteile der Zusatzheizung und der Solaranlage werden vom Deckungsanteil der Grundlast abgezogen.
: Stellt den vorgeschlagenen normbasierten Deckungsanteil wieder her. Ist der Button deaktiviert, wurde der berechnete Vorschlagswert nicht geändert.
