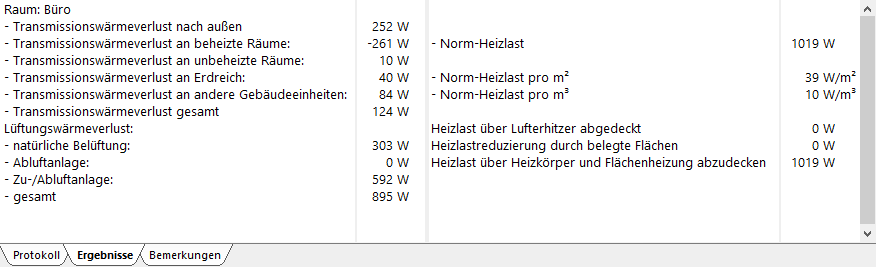

Details zu Ergebnisse der Transmission

Informationen zur Registerkarte Ergebnisse im Ausgabefenster der Transmission auf Raumebene.

Sie befinden sich hier:

Modulübersicht ➤ Heizlast ➤ Raumebene ➤ Transmission ➤ Ergebnisse

Transmissionswärmeverlust

Berechnete Wärmeverluste des Raums durch Transmission an die Umgebung. Wärmeeinträge werden mit negativem Wert angegeben.

Lüftungswärmeverlust

Berechnete Wärmeverluste des Raums durch Luftaustausch.

Norm-Heizlast

Energiemenge, die unter Berücksichtigung aller Wärmeverluste zur Erwärmung des Raums auf die Solltemperatur aufzuwenden ist.

Lastanteile der Systeme

Zeigt an, zu welchen Teilen die Heizlast von verschiedenen Heizsystemen abgedeckt wird. Wenn bspw. die Zulufttemperatur höher ist als die Temperatur aus der WRG, wird ein Teil der Heizlast durch den Lufterhitzer abgedeckt. Wenn die Flächenheizung aktiviert ist, reduziert sich die Heizlast der Flächenheizung um den Anteil des Bauteils, in dem die Flächenheizung liegt. Das entsprechende Bauteil wird in der Tabelle der Bauteile im Raum in der Spalte Kz-Nr. farblich hinterlegt.

Der Wert Heizlast über Heizkörper und Flächenheizung abzudecken bildet sich aus der Auslegungs-Heizlast abzüglich der Einträge für Lufterhitzer und belegte Flächen. Dieser Wert wird an die Auslegungsmodule weitergegeben.
