Details zu Lüftung

Informationen zur Registerkarte Lüftung des Moduls GEG/EnEV.

Legt die Eigenschaften der Lüftungsanlage bei der detaillierten Anlagenerfassung des bedarfsorientierten Energieausweises fest. Um die detaillierte Anlagenerfassung zu aktivieren, wählen Sie auf der Registerkarte Anlagentechnik Detailliert Heizung/Trinkwasser/Lüftung.

Sie befinden sich hier:

ModulübersichtGEG/EnEVVarianteLüftung

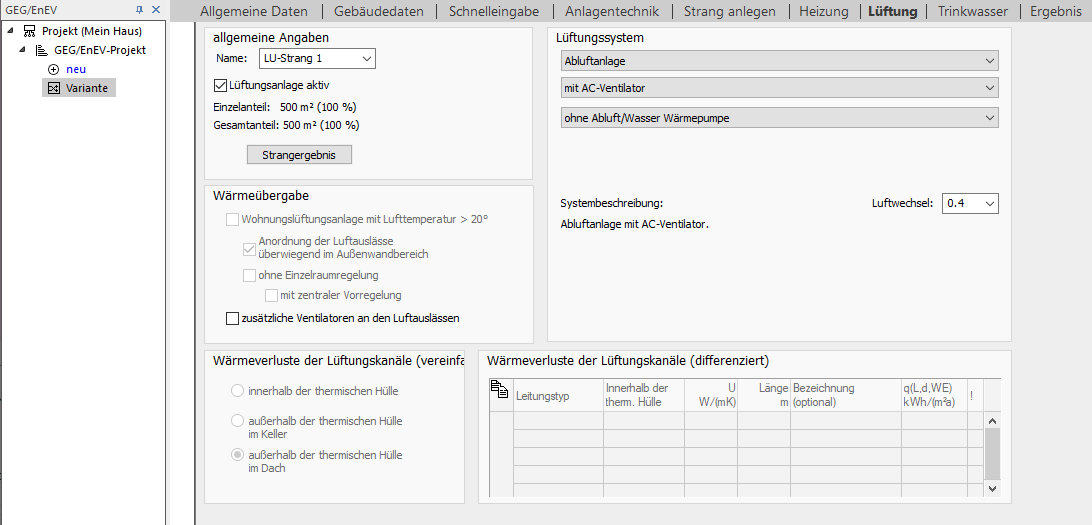

Variante Lüftung Linear Building

allgemeine Angaben

Name:

Legt die Bezeichnung des Lüftungsstrangs fest.

Lüftungsanlage aktiv

Aktiviert: Die Berechnung der Lüftungsanlage ist freigeschaltet und es können Eingaben in der Maske gemacht werden.

Strangergebnis

Öffnet die Berechnungsergebnisse des gewählten Strangs in einem separaten Fenster.

Lüftungssystem

Legt die Systemeigenschaften des Lüftungssystems fest. Mithilfe der Dropdown-Listen im oberen Bereich ist die gewünschte Anlagenkombination zu wählen. Je nach gewähltem Grund-Lüftungssystem ergeben sich unterschiedliche Konfigurationsmöglichkeiten.

Systembeschreibung:

Legt die Systemeigenschaften des Lüftungssystems fest. Mithilfe der Dropdown-Listen im oberen Bereich ist die gewünschte Anlagenkombination zu wählen. Je nach gewähltem Grund-Lüftungssystem ergeben sich unterschiedliche Konfigurationsmöglichkeiten.

Luftwechsel:

Legt den mittleren Anlagen-Luftwechsel des Lüftungssystems fest. Sie können einen vorgegebenen Wert aus der Liste wählen oder einen Wert manuell ins Feld eintragen.

Eingabebereich: 0.1 - 1.5

Wärmeübergabe

Legt die Anlageneigenschaften hinsichtlich der Wärmeübergabe fest.

Wohnungslüftungsanlage mit Lufttemperatur > 20 °

Wird die Zuluft zu Heizzwecken genutzt (Zulufttemperatur höher als 20 °C), kann dies hier festgelegt werden.

Aktiviert: Bei der Berechnung wird berücksichtigt, dass die Zuluft zu Heizzwecken genutzt wird und es werden weitere Optionen zur genaueren Definition der Anlagenkonfiguration aktiviert.

zusätzliche Ventilatoren an den Luftauslässen

Aktiviert: Es werden zusätzliche Ventilatoren an den Luftauslässen bei der Berechnung berücksichtigt.

Wärmeverluste der Lüftungskanäle (vereinfacht)

Legt den Aufstellungsort der Lüftungsanlage fest, um die Wärmeverluste der Lüftungskanäle bei der Berechnung zu berücksichtigen.

Wärmeverluste der Lüftungskanäle (differenziert)

Mit Klick auf haben Sie die Möglichkeit, die Inhalte der Tabelle mit oder ohne Spaltenüberschrift zu kopieren und beispielsweise in Excel einzufügen.

Wenn Sie einzelne Zeilen bzw. Zellen markiert haben, können Sie die markierten Daten mit den Tastenkombinationen Strg+C (mit Spaltenüberschrift) oder Strg+Shift+C (ohne Spaltenüberschrift) kopieren und bspw. in Excel einfügen.

Ermöglicht eine differenziertere Berücksichtigung der Wärmeverluste einzelner Lüftungskanäle in der Berechnung. Dazu werden die einzelnen Leitungstypen mit ihrem Ort der Auslegung (Innerhalb der therm. Hülle) und ihrer Länge angegeben. Basierend auf dem Ort der Auslegung wird der entsprechende U-Wert (U W/(mK)) zugeordnet und in Kombination mit der angegebenen Länge der auf die Fläche bezogene Wärmeverlust des Leitungssystems (q(L,d,WE) kWh/(m²a)) ausgewiesen. Der vorgeschlagene U-Wert kann bei Bedarf angepasst werden. Optional können Sie den Lüftungskanälen eine Bezeichnung geben. Fehlen benötigte Angaben oder wurden Fehleingaben gemacht, wird dies durch ein Ausrufezeichen in der Spalte ! angezeigt.
