Details zu Lüftung

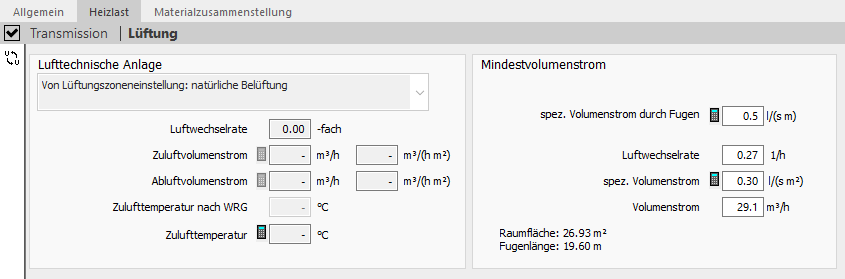

Informationen zum Bereich Lüftung in der Registerkarte Heizlast auf der Raumebene.
Sie befinden sich hier:
Lufttechnische Anlage
In der Heizlastberechnung nach DS 418 kann die Lufttechnische Anlage nur auf Projekt- bzw. auf Lüftungszonenebene eingestellt werden. Wenn auf den entsprechenden Ebenen eine Zu- und/oder eine Abluftanlage gewählt wurden, können die Einstellungen dazu hier raumspezifisch angepasst werden.
Bei einer Lüftungsanlage im Raum muss der Zuluftvolumenstrom aufgeheizt werden. Dieses kann im Raum oder durch einen Lufterhitzer erfolgen. Die für die Aufheizung benötigte Wärmeleistung wird in die Heizlast mit eingerechnet und ergibt sich aus der Temperaturdifferenz zwischen der Raumtemperatur und der Temperatur nach der Wärmerückgewinnung (WRG). Die Temperaturdifferenz zwischen der Zulufttemperatur und der Temperatur nach der WRG legt die Wärmeleistung für den Lufterhitzer fest.
Die Wahl der Anlagenart ist ausschlaggebend, da aus allen Abluftvolumenströmen des Zu- und Abluftsystems die Ablufttemperatur als Mischtemperatur ermittelt wird, die für die Berechnung der Zulufttemperatur nach der WRG genutzt wird. Die folgenden Abbildungen verdeutlichen die Wahl der lufttechnischen Anlage eines Raumes in Abhängigkeit von der Anlagenkonstellation und die möglichen Einstellungen der Anlagenarten.
| Abluftanlagen |  |
| Zu- und Abluftanlagen |  |
Luftwechselrate: Manuell einzutragende Luftwechselrate. Der Zuluft- und Abluftvolumenstrom werden dann berechnet. Wenn Sie Zuluft- oder Abluftvolumenstrom verändern, wird die Luftwechselrate basierend auf dem größeren Volumenstrom entsprechend angepasst.
Zuluftvolumenstrom: Menge der Luft, die über die lufttechnische Anlage in den Raum hineinströmt. Wenn Sie zusätzlich den Abluftvolumenstrom angegeben haben, wird die Luftwechselrate basierend auf dem größeren Volumenstrom berechnet. Klick auf
berechnet mit der Standard-Luftwechselrate 1,5 und dem Raumvolumen den Zuluftvolumenstrom.
Abluftvolumenstrom: Menge der Luft, die über die lufttechnische Anlage aus dem Raum abgeleitet wird. Wenn Sie zusätzlich den Zuluftvolumenstrom angegeben haben, wird die Luftwechselrate basierend auf dem größeren Volumenstrom berechnet. Klick auf berechnet mit der Standard-Luftwechselrate 1,5 und dem Raumvolumen den Abluftvolumenstrom.
Zulufttemperatur nach WRG: Zeigt bei Zu- und Abluftanlagen mit Wärmerückgewinnung die Temperatur der Zuluft nach der Wärmerückgewinnung an. Die Zulufttemperatur nach WRG wird für die Berechnung der Lüftungswärmeverluste der Heizlast genutzt. Die Abdeckung der Lüftungswärmeverluste durch einen Lufterhitzer im Zusammenhang mit dem Zuluftvolumenstrom und der Zulufttemperatur wird auf der Registerkarte Ergebnisse angezeigt.
Zulufttemperatur: Die Zulufttemperatur wird abhängig von der Art der lufttechnischen Anlage wie folgt vorgeschlagen:
Bei Zu- und Abluftanlagen wird die Zulufttemperatur mit dem Wärmerückgewinnungsgrad nach Norm ermittelt.
Die Zulufttemperatur kann auch frei eingegeben werden, der Wert erscheint dann fett. Klick auf fügt wie beschrieben den ermittelten Wert ein.
Mindestvolumenstrom
spez. Volumenstrom durch Fugen: Infiltration durch Fenster- und Türfugen. Dieser Wert wird normbasiert automatisch ermittelt, kann aber angepasst werden. Klick auf setzt den Wert wieder auf den automatisch ermittelten Wert zurück.
Luftwechselrate: Quotient von Volumenstrom und innerem Raumvolumen. Die Luftwechselrate wird automatisch ermittelt, kann aber angepasst werden. Klick auf am Feld spez. Volumenstrom trägt wieder den automatisch ermittelten Wert ein.
spez. Volumenstrom: Volumenstrom durch Infiltration pro Quadratmeter Hüllfläche. Dieser Wert wird automatisch ermittelt, kann aber angepasst werden. Klick auf setzt den Wert wieder auf den automatisch ermittelten Wert zurück.
Volumenstrom: Einströmende Luft durch Infiltration. Dieser Wert wird mit der Fläche des Raums entweder aus den Werten Luftwechselrate bzw. spez. Volumenstrom (wenn diese manuell vorgegeben wurden) oder aus einem normbasierten spezifischen Volumenstrom ermittelt. Der Wert kann angepasst werden. Klick auf am Feld spez. Volumenstrom trägt wieder den automatisch ermittelten Wert ein.
