Details zu Übersicht: Strukturebene

Informationen zur Übersicht einzelner Strukturebenen in dem Kurzverfahren für die Kühllast.

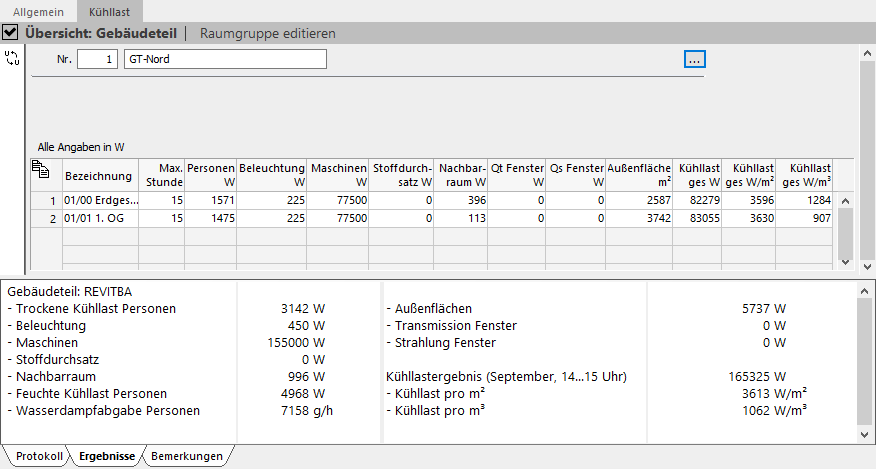

Die Gebäudeteil-, Geschoss-, und Wohnungsebenen bieten eine Übersicht über die jeweils enthaltenen Unterebenen und ihren ermittelten Kühllasten.

Sie befinden sich hier:

Modulübersicht ➤ Kühllast Kurzverfahren ➤ Gebäudeteil-/Geschoss-/Wohnungsebene

Daten der Ebene

Im oberen Teil dieser Ansicht werden abhängig von der gewählten Ebene die Nummer, die Bezeichnung, die Geschoss- und die Brüstungshöhe angezeigt. Mit Klick auf können die Daten direkt bearbeitet werden.

Tabelle

Die Informationen in dieser Tabelle werden hier lediglich angezeigt und können nicht bearbeitet werden.

Mit Klick auf haben Sie die Möglichkeit, die Inhalte der Tabelle mit oder ohne Spaltenüberschrift zu kopieren und beispielsweise in Excel einzufügen.

Wenn Sie einzelne Zeilen bzw. Zellen markiert haben, können Sie die markierten Daten mit den Tastenkombinationen Strg+C (mit Spaltenüberschrift) oder Strg+Shift+C (ohne Spaltenüberschrift) kopieren und bspw. in Excel einfügen.


Spalte	Beschreibung
Bezeichnung	Zusammengesetzte Bezeichnung der enthaltenen Unterebenen der gewählten Strukturebene.
Max. Stunde	Tagesstunde, zu der die maximale Kühllast anfällt.
Personen	Trockene Kühllast aufgrund von Wärmeabgabe durch Personen.
Beleuchtung	Kühllast aufgrund von Beleuchtung.
Maschinen	Kühllast aufgrund von Maschinen.
Stoffdurchsatz	Kühllast aufgrund von Stoffdurchsatz.
Nachbarraum	Kühllast aufgrund von Wärmeeinträgen aus Nachbarräumen.
Qt Fenster	Kühllast aufgrund von Transmission an Fenstern.
Qs Fenster	Kühllast aufgrund von solarer Strahlung durch Fenster.
Außenfläche	Kühllast aufgrund von solarer Einstrahlung auf Außenflächen.
Kühllast ges	Gesamte Kühllast für alle enthaltenen Unterebenen der gewählten Strukturebene.
Kühllast ges W/m²	Kühllast aller enthaltenen Unterebenen der gewählten Strukturebene in Watt pro Quadratmeter.
Kühllast ges W/m³	Kühllast aller enthaltenen Unterebenen der gewählten Strukturebene in Watt pro Kubikmeter.
