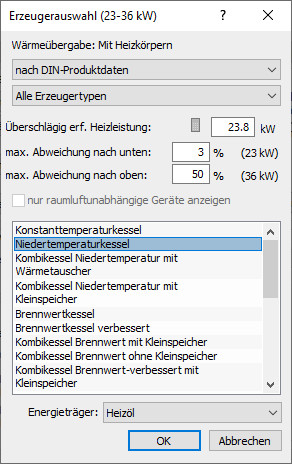

Details zu Erzeugerauswahl (…)
Informationen zum Dialog Erzeugerauswahl (…) des Moduls GEG/EnEV.
Ermöglicht die genauere Definition des Wärmeerzeugers. Es kann zwischen verschiedenen Herstellerprodukten und Berechnungsgrundlagen gewählt werden.
Sie befinden sich hier:
Datenbasis
Als Datenbasis kann zwischen verschiedenen Herstellern, DIN-Produktdaten oder BDH Tabellen gewählt werden.
Erzeugertyp
Ermöglicht als Voreinstellung einen Erzeugertyp festzulegen.
Bei der Wahl von Herstellerprodukten als Datenbasis kann ein Erzeugertyp als Filter für die angezeigten Produkte gewählt werden. Wurde hingegen DIN-Produktdaten oder BDH Tabellen als Datenbasis gewählt, ist automatisch Alle Erzeugertypen eingestellt und kann nicht verändert werden.
Beim Zugriff auf den Dialog über die Registerkarte Anlagen-Auswahl (Erfassung der Anlage mittels Auswahl über Schemata auf der Registerkarte Anlagentechnik) ergibt sich der Erzeugertyp aus dem gewählten Anlagenschema. Er ist somit vordefiniert und kann nicht geändert werden.
Beim Zugriff auf den Dialog über die Registerkarte Heizung (Erfassung der Anlage mittels Detailliert Heizung/Trinkwasser/Lüftung auf der Registerkarte Anlagentechnik) kann es je nach gewählter Kombination zwischen Wärmeübergabe und Datenbasis vorkommen, dass keine Erzeuger zur Auswahl angeboten werden. Wählen Sie in diesem Fall eine andere Datenbasis oder eine andere Art der Wärmeübergabe.
Überschlägig erf. Heizleistung
Die überschlägige Berechnung der erforderlichen Heizleistung erfolgt nach GEG/EnEV in Verbindung mit der betreffenden Norm auf der Basis der Nutzfläche AN des Gebäudes. Die erforderliche Kesselleistung kann auch genauer durch eine Heizlastberechnung ermittelt und hier eingetragen werden.
Diese Angabe nimmt nur Einfluss bei Herstellerprodukten und wird bei einer herstellerneutralen Berechnung nicht verwendet.
: Stellt den Wert der überschlägigen Berechnung der erforderten Heizleistung wieder her. Ist der Button deaktiviert, wurde der berechnete Vorschlagswert nicht geändert.
Beim Zugriff auf den Dialog über die Registerkarte Heizung (Erfassung der Anlage mittels Detailliert Heizung/Trinkwasser/Lüftung auf der Registerkarte Anlagentechnik) wird nach der Auswahl keine automatische Aufteilung auf Basis der Deckungsanteile vorgenommen, da dies zu groben Planungsfehlern führen kann. Wählen Sie die Größen der einzelnen Erzeuger nach technischen Gesichtspunkten aus.
max. Abweichung nach unten/max. Abweichung nach oben
Ermöglicht die Auswahl der angezeigten Herstellerprodukte hinsichtlich der überschlägig erforderlichen Heizleistung zu filtern. Anhand der absoluten Werte hinter den Eingabefeldern sehen Sie, aus welchem Bereich Herstellerprodukte angezeigt werden. Zusätzlich sehen Sie den Anzeigebereich auch in der Titelleiste des Dialogs.
Diese Angaben nehmen nur Einfluss bei Herstellerprodukten und werden bei herstellerneutralen Produkten nicht verwendet.
nur raumluftunabhängige Geräte anzeigen
Aktiviert: Schränkt die Anzeige von Herstellerprodukte auf raumluftunabhängige Geräte ein. Bei herstellerneutralen Produkten ist keine Auswahl möglich.
Auswahl Herstellerprodukt/Berechnungsgrundlage
Es werden die verschiedenen Wärmeerzeuger des gewählten Herstellers bzw. die verschiedenen Berechnungsgrundlagen der gewählten Datenbasis angezeigt. Wurde der Anzeigebereich mittels der maximalen Abweichungen eingegrenzt, wird dies nur bei Herstellerprodukten berücksichtigt. Werden zu viel oder zu wenig Herstellerprodukte angezeigt, sind die Grenzen der maximalen Abweichungen entsprechend anzupassen.
Energieträger
Legt den Energieträger für das Herstellerprodukt bzw. der Berechnungsgrundlage fest. Die Auswahlmöglichkeiten sind abhängig vom jeweiligen Produkt bzw. von der jeweiligen Berechnungsgrundlage.
