Details zu Personen
Informationen zum Dialog Personen in der dynamischen Kühllastberechnung.
Sie befinden sich hier:

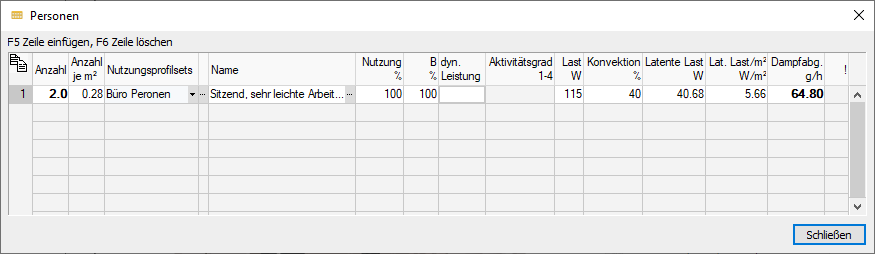

Tabelle
Sie können raumspezifisch Lastprofile für Personen zuweisen.
Mit Klick auf
haben Sie die Möglichkeit, die Inhalte der Tabelle mit oder ohne Spaltenüberschrift zu kopieren und beispielsweise in Excel einzufügen.
Wenn Sie einzelne Zeilen bzw. Zellen markiert haben, können Sie die markierten Daten mit den Tastenkombinationen Strg+C (mit Spaltenüberschrift) oder Strg+Shift+C (ohne Spaltenüberschrift) kopieren und bspw. in Excel einfügen.
| Spalte | Beschreibung |
|---|---|
| Anzahl | Anzahl der Leuchten/Personen/Geräte/Luft- oder Massenströme, für die diese Last gelten soll. Die Last [W] wird mit der Anzahl multipliziert. Auf Raumebene wird für Personen aus dieser Angabe automatisch die Anzahl der Personen pro Quadratmeter berechnet. |
| Anzahl je m2 | Anzahl der Personen pro Quadratmeter. Wenn Sie diesen Wert eingeben, wird der Wert für Anzahl automatisch berechnet. |
| Nutzungsprofilsets | Zeigt das aktuell zugewiesene Nutzungsprofilset an. Klick auf |
| Name | Klick auf Wenn für die Ermittlung der Personenlast eine Vorlage zur dynamischen Leistungsermittlung nach VDI 2078 gewählt wird, wird die Kühllast innerhalb des gewählten Aktivitätsgrads in Abhängigkeit vom entsprechenden Solltemperaturprofil und der Außentemperatur dynamisch berechnet. |
| Nutzung % | Prozentualer Anteil, zu dem das gewählte Profilset genutzt wird. Dieser Wert wird zusätzlich zu den Nutzungswerten im Profilset berücksichtigt. Ein Profil mit 50 % mit einer Nutzung von 50 % ist demnach 25 % wirksam. |
| B % | Der Raumbelastungsgrad gibt an, welcher Anteil des konvektiven Anteils der inneren Last im Raum wirksam wird. Werte <100% reduzieren die Kühllast. |
| dyn. Leistung | Aktiviert: Die Last wird unter Berücksichtigung des angegebenen Aktivitätsgrads dynamisch berechnet. Haben Sie in der Spalte Name eine dynamische Leistungsermitttlung gewählt, wird diese Option automatisch aktiviert. Aktivieren Sie diese Option manuell, wird der zuletzt angezeigte Aktivitätsgrad übernommen. |
| Aktivitätsgrad 1-4 | Wenn Sie in der Spalte Name eine dynamische Leistungsermittlung gewählt haben, wird der entsprechende Aktivitätsgrad automatisch eingetragen. Sie können ihn nachträglich anpassen. |
| Last W | Die Leistung, die durch die innere Last im Raum abgegeben wird. Wenn Sie diesen Wert eingeben, wird der Wert für die spezifische Last automatisch ermittelt. |
| Konvektion % | Anteil der Last, der konvektiv direkt an die Raumluft abgegeben wird. Der Rest der Last wirkt radiativ auf die im Raum vorhandenen Hüllflächen. |
| Latente Last W | Absolute durch Verdunstung entstehende Last in Watt. |
| Latente Last/m2 W/m2 | Spezifische latente Last pro Quadratmeter in Watt. |
| Dampfabgabe g/h | Abgabe von Feuchtigkeit an die Luft in Gramm pro Stunde. Diese Werte werden für die Berechnung der Feuchtebilanz benötigt. |
öffnet den Dialog
