Details zu Infiltration und Stoffdurchsatz

Informationen zum Dialog Infiltration und Stoffdurchsatz in der dynamischen Kühllastberechnung.

Sie befinden sich hier:

Modulübersicht ➤ Kühllast dynamisch ➤ Raumebene ➤ Kühllast dynamisch ➤ Infiltration

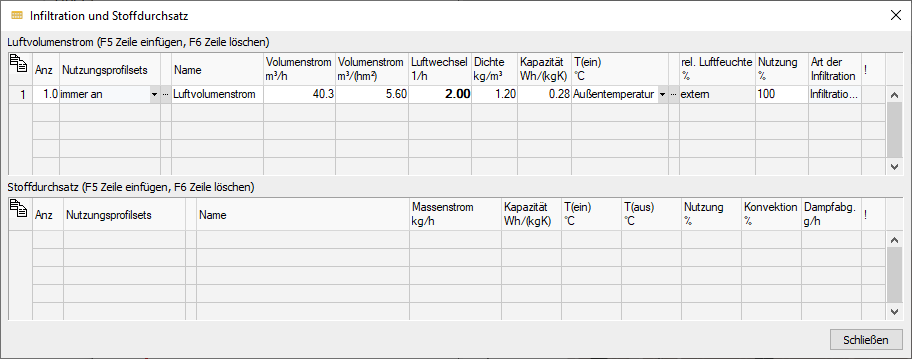

Dialog Infiltration Stoffdurchsatz Linear Building

Tabelle

Mit Klick auf haben Sie die Möglichkeit, die Inhalte der Tabelle mit oder ohne Spaltenüberschrift zu kopieren und beispielsweise in Excel einzufügen.

Wenn Sie einzelne Zeilen bzw. Zellen markiert haben, können Sie die markierten Daten mit den Tastenkombinationen Strg+C (mit Spaltenüberschrift) oder Strg+Shift+C (ohne Spaltenüberschrift) kopieren und bspw. in Excel einfügen.

Sie können raumspezifisch Lastprofile für die Infiltration und den Stoffdurchsatz zuweisen.

Wichtig:

Wenn die Luft, die über Infiltration in den Raum eintritt, bereits anlagentechnisch gekühlt wurde, wird der Aufwand zur Kühlung hier nicht in die Kühllast eingerechnet. Nur der kühlende Effekt auf die Raumluft wird an dieser Stelle berücksichtigt.

Spalte

Beschreibung

Anz

Anzahl der Luftdurchlässe bzw. der Stoffdurchsatzquellen. Die Last wird mit der Anzahl multipliziert.

Nutzungsprofilsets

Zeigt das aktuell zugewiesene Nutzungsprofilset an. Klick auf öffnet den Dialog Nutzungsprofile, in dem Sie weitere Profilsets auswählen oder neue erstellen können.

Name

Klick auf öffnet je nach Lastart einen Dialog mit einer Liste von Vorlagen zur Berechnung der Last. Bei Auswahl einer Vorlage werden die Daten aus der Vorlage in die Tabelle übernommen. Nach der Datenübernahme kann der Name manuell angepasst werden (bestehende Vorlagen bleiben von der manuellen Anpassung unberührt).

Volumenstrom m3/h

Luftvolumenstrom, der über eine Lüftungsanlage oder über Undichtigkeiten aus dem Nachbarraum oder von außen in den Raum einströmt. Wenn Sie den spezifischen Luftvolumenstrom angegeben haben, wird dieser Wert automatisch ermittelt.

Volumenstrom m3/hm2

Spezifischer Luftvolumenstrom: dieser Wert wird automatisch ermittelt, wenn Sie den absoluten Volumenstrom angegeben haben.

Luftwechsel 1/h

Anzahl der Luftwechsel pro Stunde. Dieser Wert kann alternativ zum Volumenstrom angegeben werden. Der jeweils andere Wert wird automatisch ermittelt.

Dichte kg/m3

Für die Infiltration wird automatisch die Dichte der Luft vorgeschlagen. An Standorten mit sehr großer Höhe über dem Meeresspiegel kann es sinnvoll sein, den Wert anzupassen.

T(ein) °C

Temperatur der Luft bzw. des Stoffes bei Eintritt in den Raum.

rel. Luftfeuchte %

Für die Infiltration wird hier abhängig von der Eingabe in T(ein) °C die Luftfeuchtigkeit der einströmenden Luft mit entweder extern oder Raumfeuchte eingestellt.

T(aus) °C

Temperatur des Stoffes bei Austritt aus dem Raum.

Nutzung %

Prozentualer Anteil, zu dem das gewählte Profilset genutzt wird. Dieser Wert wird zusätzlich zu den Nutzungswerten im Profilset berücksichtigt. Ein Profil mit 50 % mit einer Nutzung von 50 % ist demnach 25 % wirksam.

Art der Infiltration

Sie können aus verschiedenen Arten der Infiltration wählen:

  • Infiltration (passiv): Eingabewert wird in Leistung umgerechnet und fließt als innere Last in die Berechnung ein.

  • Zuluftkühlung geregelt (angerechnet): ermittelte Leistung des Luftvolumenstroms wird in Ergebnissen wie ein Teil einer Kühlanlage verwendet. Die Leistung der Kühlung wird moduliert, so dass diese bei zu großer Kühllast reduziert wird und die Auslegungstemperatur konstant bleibt.

  • Zuluftkühlung ungeregelt (angerechnet): Die Leistung ist nicht geregelt und wird vollständig berücksichtigt. Wenn die Kühlleistung größer ist, als benötigt, sinkt die Raumtemperatur unter die Auslegungstemperatur.

  • Fensterlüftung konstant: Vereinfachte Simulation des Lüftens durch Öffnen von Fenstern. Der Eingabewert wird in eine Leistung umgerechnet und fließt als innere Last in die Berechnung ein.

  • Fensterlüftung konstant (manuell): Der Volumenstrom ist konstant, da das Fenster entweder geöffnet oder geschlossen ist. Der Volumenstrom wird aktiv (= Fenster geöffnet), wenn die Raumlufttemperatur mindestens 1 K über der Solltemperatur und die Außenluft mindestens 1 K unter der Raumtemperatur liegt. Diese Werte können in der Konfiguration angepasst werden.

  • Fensterlüftung variabel (geregelt): Wie Fensterlüftung manuell, jedoch kann der Volumenstrom aufgrund der maschinellen Regelung auch Zwischenwerte annehmen, um sich der Solltemperatur anzunähern.

Massenstrom kg/h

Massenstrom des Stoffdurchsatzes in Kilogramm pro Stunde.

Kapazität Wh/(kgK)

Die Wärmekapazität des jeweiligen Stoffes bei mittlerer Temperatur.

Konvektion %

Anteil der Last, der konvektiv wirkt und direkt an die Raumluft abgegeben wird. Der Strahlungsanteil wirkt sich erst zeitverzögert im Raum aus.

Dampfabg. g/h

Dampfabgabe durch innere Lasten in Gramm pro Stunde. Dieser Wert wird für die Berechnung der Feuchtebilanz verwendet.
