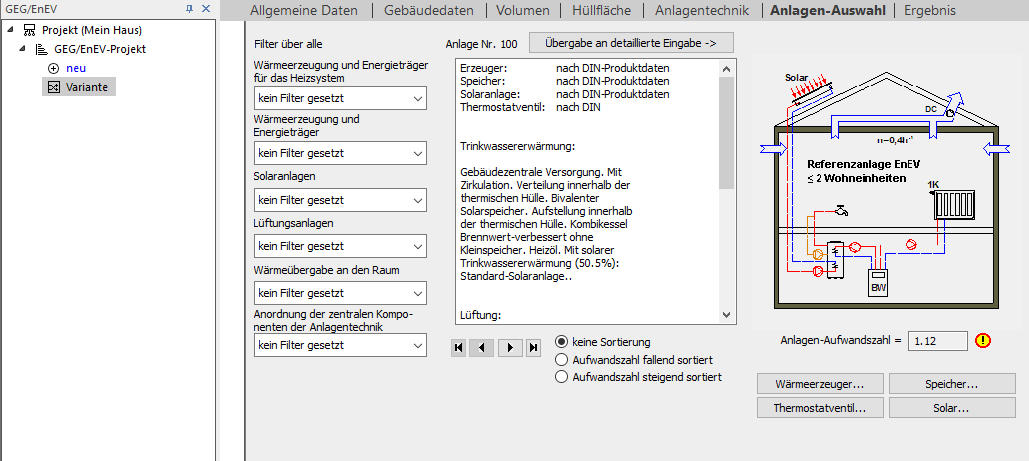

Details zu Anlagen-Auswahl
Informationen zur Registerkarte Anlagen-Auswahl des Moduls GEG/EnEV.
Ermöglicht die Auswahl verschiedener Anlagentypen und die genauere Definition ihrer einzelnen Komponenten.
Sie befinden sich hier:
Filter-Optionen
Im linken Bereich können Filter für die geplante Anlage gesetzt werden, damit nur noch infrage kommende Anlagen im rechten Bereich angezeigt werden. Es besteht die Möglichkeit, Filter hinsichtlich der Wärmeerzeuger und Energieträger für Heizsysteme und Trinkwarmwasserbereitungen, der Nutzung von Solar- und Lüftungsanlagen sowie der Art der Wärmeübertragung und der Positionierung der Komponenten im Gebäude zu setzen.
Kein Filter gesetzt bedeutet, dass nach diesen Eigenschaften in der Anlagen-Auswahl nicht gefiltert wird.
Die Filter sind analog zu den Anlagenbeispielen der betreffenden Norm.
Übergabe an detaillierte Eingabe ->
Übergabe an detaillierte Eingabe: Übergibt die Voreinstellungen der gewählten Anlage zur detaillierten Eingabe. In der detaillierten Eingabe können weitere individuellen Anpassung der Anlage hinsichtlich Heizung, Lüftung und Trinkwasser gemacht werden. Die Anpassungen können in den nun freigeschalteten Registerkarten Heizung, Lüftung und Trinkwasser gemacht werden.
Anlagen-Information
Im mittleren Bereich werden die Anlagennummer und die Anlagenbeschreibung der gewählten Anlage in Anlehnung an die entsprechende Norm angezeigt. Hinzugefügte Herstellerspezifikationen und Komponenten werden automatisch in die Anlagenbeschreibung mit aufgenommen.
Anlagenbeschreibung
Zeigt die genauen Spezifikationen der gewählten Anlage an. Solange noch keine Herstellerprodukte oder Komponenten gewählt sind, erfolgt die Berechnung mit DIN-Werten. Dies wird in der Beschreibung auch angezeigt.
Um eine bessere Übersicht über die einzelnen Anlagen und der daraus resultierenden Anlagen-Aufwandszahlen zu ermöglichen, sind hier alle Anlagen gemäß dem Beiblatt 1 zur DIN V 4701-10 und die entsprechenden Herstelleranlagen in einer Übersicht zusammengefasst. Des Weiteren sind neben den DIN-Anlagen noch die verbesserten Anlagen gemäß BDH sowie verschiedene Herstellerdaten hinterlegt. Es sind alle Grundanlagen aus dem Beiblatt 1 mit den Änderungen bereits integriert. Zusätzlich sind die neuen Anlagen für das Referenz-Gebäudemodell unter Nr. 100 (für Gebäude mit <= 2 Wohneinheiten) und Nr. 101 (für Gebäude mit > 2 Wohneinheiten) hinterlegt.
Der Anlagentext im Fenster kann kopiert und in andere Anwendungen eingefügt werden.
Navigation der Anlagen-Auswahl
: Sie können mit den Buttons unter Berücksichtigung der gewählten Filter in den verfügbaren Anlagen blättern.
Vor der ersten Anlage wurden nachträglich die neuen Anlagen für das Referenz-Gebäudemodell Nr. 100 (für Gebäude mit < = 2 Wohneinheiten) und Nr. 101 (für Gebäude mit > 2 Wohneinheiten) hinzugefügt.
Für Altanlagen mit Konstanttemperaturkessel sind von Anlage 79 bis Anlage 87 typische Anlagenbeispiele aufgeführt. Diese werden bei neuen Anlagen bzw. neuen Gebäuden nicht angeboten.
Keine Sortierung
Aktiviert: Die Anlagen werden gemäß den Anlagen-Nummern angezeigt.
Aufwandszahl fallend sortiert
Aktiviert: Die Anlagen werden absteigend nach der Anlagen-Aufwandszahl sortiert. So werden beim Durchblättern die Anlagen-Aufwandszahlen immer besser (kleiner) und der Jahres-Primärenergiebedarf für das Gebäude immer kleiner.
Aufwandszahl steigend sortiert
Aktiviert: Die Anlagen werden aufsteigend nach der Anlagen-Aufwandszahl sortiert. So werden beim Durchblättern die Anlagen-Aufwandszahlen immer schlechter (größer) und der Jahres-Primärenergiebedarf für das Gebäude immer größer.
Anlagenschema und Anlagen-Aufwandszahl
Im rechten Bereich wird das Anlagenschaubild der gewählten Anlage sowie die Anlagen-Aufwandszahl angezeigt.
Anlagenschema
Zeigt den Aufbau und die einzelnen Komponenten der gewählten Anlage an. Durch Anklicken der Komponenten wird der zugehörige Dialog geöffnet, in dem die jeweiligen Komponenten genauer definiert werden können. Die Dialoge sind auch mit den Buttons Wärmeerzeuger..., Thermostatventil..., Speicher... und Solar... unterhalb der Anlagen-Aufwandszahl zugänglich.
Anlagen-Aufwandszahl
Zeigt die Anlagen-Aufwandszahl der gewählten Anlage an. Der Wert wird in Abhängigkeit vom Heizwärmebedarf Qh und von der beheizten Nutzfläche AN berechnet und angezeigt. Dies erfolgt gemäß den Randbedingungen aus den Standardwerten der DIN, des BDH oder der Herstellerangaben.
: Weist darauf hin, dass der nach GEG/EnEV höchst zulässige Primärenergiebedarf QP mit dieser Anlage überschritten wird und ein Nachweis nach GEG/EnEV nicht möglich ist. Zudem wird im Ausgabefenster Ergebnisse bei der Prüfung des maximalen Primärenergiebedarfs angezeigt, dass der Nachweis nicht erbracht ist
.
Anlagen-Komponenten
Wärmeerzeuger..., Thermostatventil..., Speicher... und Solar... öffnen die Dialoge zur genaueren Definition der Komponenten der jeweiligen Teilanlage. Komponenten, die über diese Dialoge hinzugefügt werden, sind anschließend in der Anlagenbeschreibung aufgeführt.
