Details zu Schnelleingabe
Informationen zum Bereich Schnelleingabe.
Im Bereich Schnelleingabe können Sie Räume im aktuell gewählten Geschoss anlegen. Aus den Raumflächen, den Raumtemperaturen und den flächenbezogenen Heizlasten werden die überschlägigen Heizlasten der einzelnen Räume und des Geschosses ermittelt.
Die Schnelleingabe ersetzt nicht die Heizlastberechnung gemäß Norm und dient lediglich zur überschlägigen Ermittlung flächenbezogener Werte.
Sie befinden sich hier:
Allgemeine Geschossdaten
Im oberen Teil dieser Ansicht werden die Geschossnummer, die Geschossbezeichnung und die Geschoss- und Brüstungshöhe angezeigt. Geschossnummer und Geschossbezeichnung können direkt bearbeitet werden, die Geschoss- und Brüstungshöhe erst nach Klick auf
. Geschoss- und Brüstungshöhe sind für die Berechnung von überschlägigen Heizlasten nicht relevant.

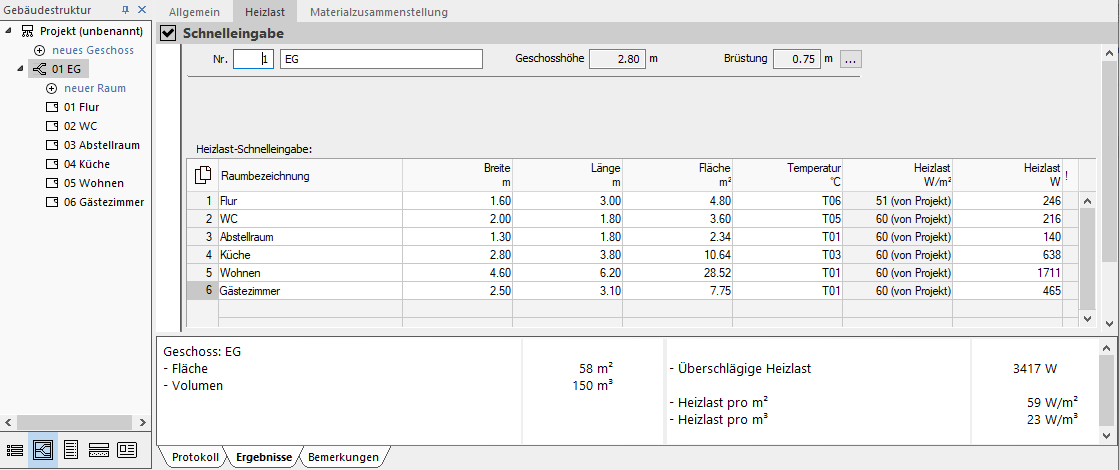

Tabelle - Heizlast-Schnelleingabe
Tabelleninhalte kopieren
Mit Klick auf
haben Sie die Möglichkeit, die Inhalte der Tabelle mit oder ohne Spaltenüberschrift zu kopieren und beispielsweise in Excel einzufügen.
Wenn Sie einzelne Zeilen bzw. Zellen markiert haben, können Sie die markierten Daten mit den Tastenkombinationen Strg+C (mit Spaltenüberschrift) oder Strg+Shift+C (ohne Spaltenüberschrift) kopieren und bspw. in Excel einfügen.
| Spalte | Beschreibung |
|---|---|
| Raumbezeichnung | Name des Raums. |
| Breite, Länge, Fläche | Abmessungen und Fläche des Raums. Diese Angaben beziehen sich auf lichte Maße. Sie können die Breite und Länge eines Raums eingeben, um die Fläche zu ermitteln oder die Fläche direkt eingeben. Manuell eingegebene Flächen werden fett dargestellt. |
| Temperatur | Zeigt die Raumtemperatur oder die verwendete Variable für die Raumtemperatur an. Ist die Option Innentemperaturen gemäß Norm aktiviert, werden die normgemäßen Raumtemperaturen angezeigt und können nicht angepasst werden. Zusätzlich wird der Wert mit dem Vermerk (von Projekt) gekennzeichnet. Ist die Option Innentemperaturen gemäß Norm deaktiviert, werden die den Raumvorlagen zugewiesenen Temperaturvariablen angezeigt. Sie können die Variablen ändern bzw. Werte für die Raumtemperaturen eingeben. Klicken Sie auf |
| Heizlast W/m² | Zeigt die flächenbezogene Heizlast pro m² an. Ist die Option global übernehmen aktiviert, wird die flächenbezogene Heizlast für Räume mit einer Raumtemperatur von 20 °C angezeigt, die in den allgemeinen Heizlastdaten festgelegt wurde. Bei Räumen mit abweichenden Raumtemperaturen wird der Wert automatisch entsprechend angepasst. Die Werte können nicht angepasst werden und erhalten den Vermerk (von Projekt). Ist die Option global übernehmen deaktiviert, können Sie die flächenbezogene Heizlast raumweise festlegen, indem Sie einen Wert eintragen oder über den Button |
| Heizlast W | Zeigt die ermittelte überschlägige Heizlast des Raums an. Bei Bedarf können Sie die ermittelte Heizlast anpassen. Angepasste Werte werden fett dargestellt. |
| ! | Zeigt an, wenn benötigte Angaben für einen Raum fehlen oder fehlerhaft sind. In solchen Fällen wird die Zeile mit einem roten Ausrufezeichen  versehen und im Tooltip erhalten Sie nähere Informationen zum Fehler. |
, um im Dialog Ergebnisse der Schnelleingabe
Auf der Registerkarte Ergebnisse des Ausgabefensters werden Ihnen neben der ermittelten überschlägigen Heizlast des Geschosses, das Geschossvolumen, die Geschossfläche und die durchschnittliche überschlägige Heizlast pro m² und m³ ausgegeben. Um die Ergebnisse eines Raums zu erhalten, wählen Sie den jeweiligen Raum in der Gebäudestruktur aus.
