Details zu Variablen
Informationen zu den Variablen im Arbeitsbereich Stammtabellen.
Häufig verwendete Werte können in Variablen gespeichert werden. Anstelle der absoluten Werte kann dann die entsprechende Variable verwendet werden. Sollte eine Änderung erforderlich sein, muss eine Variable zentral an dieser Stelle angepasst werden. Sie können eigene Variablen anlegen. Die Variablenbezeichnung (z. B. IW4 für die Innenwand in der vierten Zeile der Standardflächen für Innenwände) wird jedem neuen Eintrag automatisch zugewiesen.
Sie befinden sich hier:

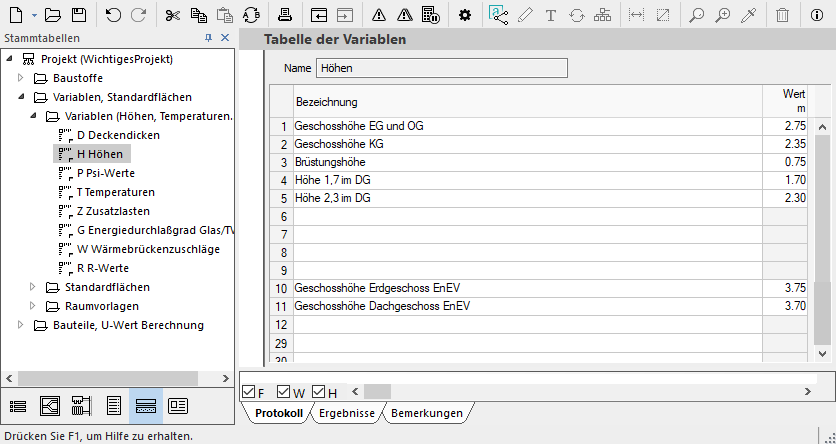

Variablen (Höhen, Temperaturen)
Im Ordner Variablen (Höhen, Temperaturen) stehen folgende Variablen zur Verfügung:
| Bezeichnung | Variable | Beschreibung |
|---|---|---|
| Deckendicken | D1 bis D99 | Liste von Deckendicken, die in den allgemeinen Daten in der Geschoss- und Raumebene genutzt werden können. |
| Höhen | H1 bis H99 | Liste von Höhen, die in den Raumbauteilen und allgemeinen Daten in der Geschoss- und Raumebene genutzt werden können. |
| Psi-Werte | P1 bis P99 | Liste längenbezogener Durchgangskoeffizienten, die für die Berechnung des Wärmebrückenzuschlags genutzt werden können. |
| Temperaturen | T1 bis T99 | Liste von Raum-Innentemperaturen, die in der Heiz- und Kühllastberechnung genutzt werden können. |
| Zusatzlasten | Z1 bis Z99 | Zusätzliche Heizlasten wie z. B. eine Kühltheke. Für die Heizlastberechnung ist eine Wärmezufuhr als negativer Wert anzugeben, Wärmeabfuhr entsprechend als positiver Wert. Die Variable ist auf Raumebene für die Spalte einzutragen, in der die Zusatzlast wirksam werden soll. |
| Energiedurchlassgrade | G1 bis G99 | Liste von Energiedurchlassgraden für Glas/TWD (g-Wert), die in der Fensterkonfiguration für die Kühllastberechnung genutzt werden können. |
| Wärmebrückenzuschläge | W1 bis W99 | Liste von Wärmebrückenzuschlägen, die in der Heizlastberechnung für Raumbauteile genutzt werden können. |
| R-Werte | R1 bis R99 | Liste von Wärmeleitwiderständen von Oberflächen; können in der Flächentemperierung für die Berechnung des Wärmeleitwiderstands eines aktivierten Bauteils genutzt werden. |
Standardflächen
Bei der Definition von Flächen gilt grundsätzlich: Offen gelassene Parameter (bspw. die Breite) können in der Heiz- bzw. Kühllastberechnung manuell angepasst werden. In dieser Tabelle festgelegte Parameter können in der Heizlastberechnung nicht bearbeitet werden. Für alle Flächen können geometrische Maße und U-Werte definiert werden, für einige Flächen (mit Glas) auch Energiedurchlasswerte. Folgende Variablen stehen zur Verfügung:
| Bezeichnung | Variable |
|---|---|
| Außenfenster | AF01 bis AF100 |
| Außentüren | AT01 bis AT100 |
| Außenwände | AW01 bis AW100 |
| Dächer | DA01 bis DA100 |
| Innenfenster | IF01 bis IF100 |
| Innentüren | IT01 bis IT100 |
| Innenwände | IW01 bis IW100 |
| Fußböden | FB01 bis FB100 |
| Decken | DE01 bis DE100 |
| Wintergarten (wird nur in der EnEV verwendet) | WG01 bis WG100 |
| Dachfenster | DF01 bis DF100 |
| Abzugsflächen (Flächen, für die kein Transmissionswärmebedarf berücksichtigt werden soll) | ABF01 bis ABF100 |
