Details zu Raumvorlagen
Informationen zu den Raumvorlagen im Arbeitsbereich Stammtabellen.
Sie können vorhandene Raumvorlagen anpassen oder eigene Raumvorlagen neu erstellen. Diese Vorlagen dienen zur Auswahl von vordefinierten Räumen, wenn in einem Projekt ein neuer Raum angelegt werden soll. Damit diese Definitionen dauerhaft zur Verfügung stehen, sollten sie in einer Vorlagedatei angelegt werden.
Grundlegend gilt für alle definierbaren Parameter: Wenn Sie in einer Raumvorlage einen Wert wie Breite oder Brüstungshöhe festlegen, kann der Wert bei Verwendung der Vorlage im Raum nicht mehr geändert werden. Lassen Sie also Eingabefelder leer, wenn die Werte editierbar bleiben sollen.

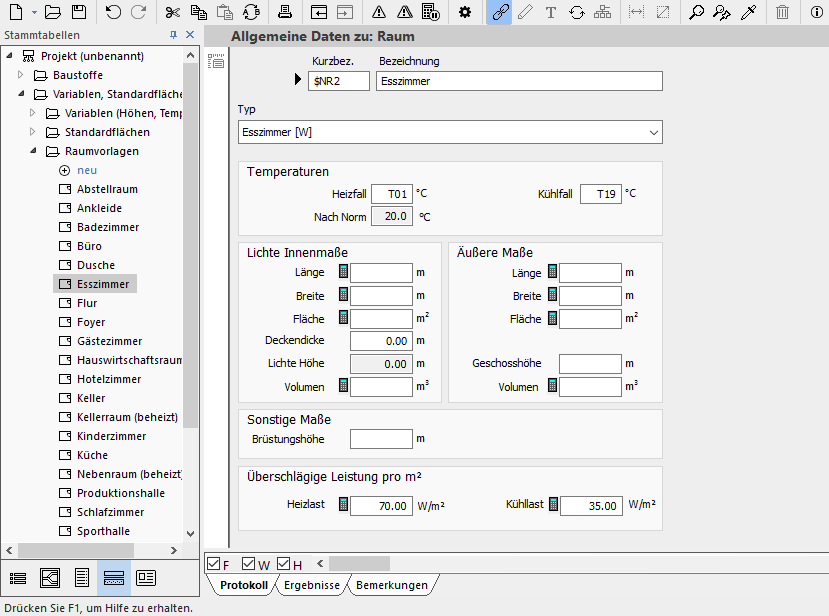

Sie befinden sich hier:
Kurzbez.
- ein- bis dreistellige Nummern
- Nummern und Kurzbezeichnungen übergeordneter Ebenen
) stehen entsprechend vordefinierte Variablen zur Auswahl.Bezeichnung
Frei einzugebender Text für diese Raumvorlage.
Typ
Dropdown-Liste zur Auswahl des Raumtyps. Basierend auf dem Raumtyp werden für die Heizlastberechnung normgerechte Raumtemperaturen und Mindestluftwechsel vorgeschlagen. Der Raumtyp steuert im Modul Wohnungslüftung, ob ein Raum als Zuluftraum, Abluftraum oder Überströmraum eingestuft wird.
Raumtemperaturen
Sie können entweder feste Temperaturen oder Variablen für den Heiz- und Kühlfall eintragen.
Abmessungen
Sie können (lichte) Länge und Breite des Raums angeben. Klick auf
öffnet den Dialog Raumbemessung, in dem Sie Wanddicken angeben können. Flächen und Volumina werden automatisch aus den angegebenen Werten errechnet.
Überschlägige Leistung pro qm
Ein Klick auf öffnet den Dialog Überschlägige Heizlast, in dem Sie aus einer Tabelle eine vom Gebäudetyp abhängige, spezifische überschlägige Leistung wählen können. Sie können auch einen benutzerdefinierten Wert eingeben. Spezifische überschlägige Leistungen werden bei der Berechnungsgrundlage Überschlägige Heizlast <Schnelleingabe> (2003) und bei Auslegungen von Heizkörpern, Kühlkonvektoren oder Flächentemperierungssystemen verwendet, die auf pauschalen Flächenwerten anstelle von berechneten Heiz- oder Kühllasten basieren.
Bei der Gebäudeerfassung werden die spezifischen überschlägigen Leistungen der Raumvorlagen übernommen. Ausschlaggebend sind bei der Zuweisung der Räume zu den Raumvorlagen die Raumtypen der Räume im CAD-Programm und die Raumtypen der Raumvorlagen in LINEAR Building. Es wird in LINEAR Building die erste Raumvorlage der Tabelle der Raumvorlagen verwendet, die dem Raumtyp des Raums im CAD-Programm entspricht.
