Details zu Zusammengesetztes Bauteil
Informationen zum Bereich Zusammengesetztes Bauteil im Arbeitsbereich Stammtabellen.
Bauteile wie z. B. Wände bestehen aus unterschiedlichen Schichten. Solche Bauteile können Sie als Schichtbauteil mit der Angabe der einzelnen Schichten und den Materialeigenschaften der Schichten definieren.
Sie befinden sich hier:
Nr.: Fortlaufende Nummer in der Bezeichnung des Bauteils. Eine Bauteilnummer darf im Ordner Bauteile nur einmal vorkommen.
Bezeichnung: Bezeichnung des Bauteils, wird in Auswahltabelle angezeigt.
Vordefinierte Werte verwenden
Aktiviert: Das Textfeld U-Wert wird aktiviert und Sie können einen U-Wert für das Bauteil eingeben.
Deaktiviert: Zur Definition eines Schichtbauteils wird die Tabelle und der grafische Schichteditor eingeblendet.
U-Wert-Zuschlag
Wenn der U-Wert eines Bauteils bspw. aufgrund von Fassadenhaltern angepasst werden soll, können Sie hier den entsprechenden Korrekturzuschlag eingeben.

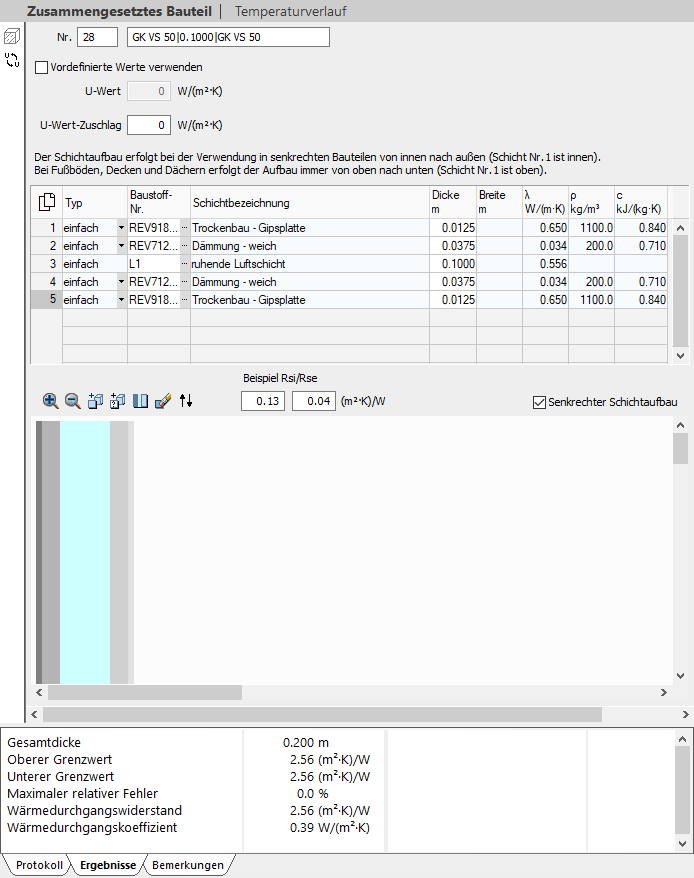

Tabelle
Sie können den Schichtaufbau des Bauteils in der Tabelle definieren. Die erste Schicht ist immer innen bzw. oben.
| Spalte | Beschreibung |
|---|---|
| Typ | Auswahl zwischen einfach (durchgehende Schicht) und zusammengesetzt (sich wiederholendes Element, wie z. B. Balken in einer Holzbalkendecke). |
| Baustoff-Nr. | Falls bekannt, kann die Baustoff-Nr. direkt eingetragen werden. Sie können den gewünschten Baustoff aber auch als Suchbegriff in das Feld eingeben und mit Enter die Trefferliste im Dialog Baustoff-Liste anzeigen. Ein Klick auf |
| Schichtbezeichnung | Bezeichnung der Schicht oder des Baustoffs. |
| Dicke, Breite, Höhe | Dicke und Breite bzw. Höhe der Schicht. Bei Schicht des Typs einfach ist das Feld Breite bzw. Höhe nicht editierbar. Ist eine Schicht zusammengesetzt, wird der Abstand, in dem sich ein Baustoff wiederholt, durch die Breite der dazwischen liegenden Baustoffe festgelegt. |
| Wärmeleitfähigkeit Lambda | Die Wärmeleitfähigkeit eines Baustoffs beschreibt, wie gut dieser Wärme leitet. Er wird für die Berechnung des U-Werts benötigt. |
| Stoffdichte | Die Dichte eines Baustoffs wird für die Berechnung der thermischen Speicherfähigkeit in der dynamischen Kühllastberechnung verwendet. |
| Spezifische Wärmekapazität | Die spezifische Wärmekapazität beschreibt die Fähigkeit eines Stoffes, thermische Energie zu speichern. Dieser Wert wird für die Berechnung der thermischen Speicherfähigkeit in der dynamischen Kühllastberechnung verwendet. |
öffnet ebenfalls den Dialog Grafischer Schichteditor
: Vergrößert oder verkleinert die Darstellung des aktuellen Schichtaufbaus.
: Öffnet zur Auswahl eines Baustoffs den Dialog Baustoff-Liste und lässt Sie den gewählten Baustoff an ausgewählter Stelle einfügen.
: Lässt Sie an ausgewählter Stelle eine freie Schicht mit selbst definiertem Baustoff einfügen.
: Öffnet den Dialog Luftschichttyp wählen, in dem Sie eine ruhende oder schwach bzw. stark zirkulierende Luftschicht einfügen können.
: Entfernt die aktuell gewählte Schicht.
: Kehrt die Schichtreihenfolge um.
Beispiel Rsi/Rse: Beispielwerte für Wärmeübergangswiderstände, mit denen Sie den U-Wert für eine bestimmte Einbausituation testen wollen. Die letztendlich verwendeten Wärmeübergangswiderstände hängen vom Berechnungsmodul und von der Einbausituation des Bauteils ab. Sie werden erst bei der tatsächlichen Verwendung festgelegt..
Senkrechter Schichtaufbau
Aktiviert: Fügt die ausgewählten Baustoffe von links nach rechts senkrecht ein.
Deaktiviert: Fügt die ausgewählten Baustoffe von oben nach unten horizontal ein.
