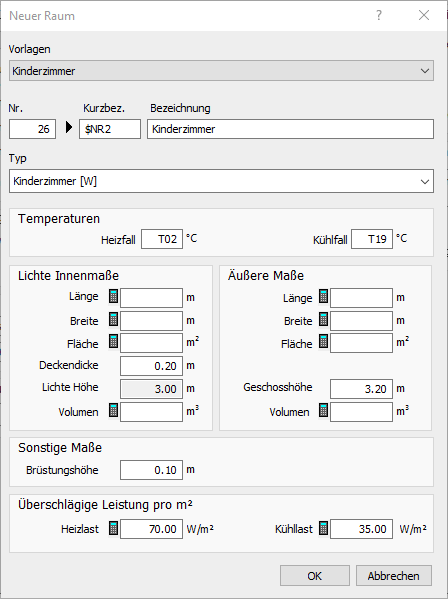

Details zu Neuer Raum
Informationen zum Dialog Neuer Raum in der Gebäudestruktur.
Sie befinden sich hier:
Vorlagen
Dropdown-Liste zur Auswahl einer Raumvorlage. Die Raumvorlage enthält eine Raumbezeichnung und Raumtemperaturen für den Heiz- und Kühlfall.
Nr.
Dient zur Kennzeichnung der Strukturebene und gleichzeitig zur Sortierung in der Baumstruktur. Die Nummer darf auf der jeweiligen Strukturebene nur einmal vorkommen.
Kurzbez.
- ein- bis dreistellige Nummern
- Nummern und Kurzbezeichnungen übergeordneter Ebenen
) stehen entsprechend vordefinierte Variablen zur Auswahl.Bezeichnung
Frei einzugebender Text für diese Strukturebene.
Typ
Dropdown-Liste zur Auswahl des Raumtyps. Basierend auf dem Raumtyp werden für die Heizlastberechnung normgerechte Raumtemperaturen und Mindestluftwechsel vorgeschlagen. Der Raumtyp steuert im Modul Wohnungslüftung, ob ein Raum als Zuluftraum, Abluftraum oder Überströmraum eingestuft wird.
Temperaturen
Sie können für den Heiz- und Kühlfall die gewünschten Raumtemperaturen eingeben. Wenn im Modul Heizlast auf der Projektebene die Option Innentemperaturen gemäß Norm aktiviert ist, wird abhängig vom gewählten Raumtyp für den Heizfall die Norminnentemperatur verwendet und nicht die hier eingetragene. Die Temperatur für den Kühlfall wird für die Berechnung der Kühllast verwendet.
Lichte Innenmaße
Die lichten Innenmaße des jeweiligen Raums. Mit diesen Maßen wird das Raumvolumen für die Ermittlung des Wärmeverlusts der Lüftung in der Heiz- und Kühllast berechnet.]
Länge, Breite: Geben Sie die lichten Innenmaße des Raums in Metern ein. Klick auf
öffnet den Dialog Raumbemessung, in dem Sie Wanddicken angeben können.
Fläche: Die lichte Grundfläche wird automatisch aus Länge und Breite berechnet. Der Wert kann überschrieben werden und erscheint dann im Fettdruck. Klick auf
trägt wieder den errechneten Wert ein.
Deckendicke, Lichte Höhe: Diese Werte werden aus den allgemeinen Angaben der Geschossebene übernommen. Sie können die Deckendicke mit einem eigenen Wert überschreiben, um bspw. eine Abhangdecke zu realisieren. Sobald Sie die Deckendicke in den allgemeinen Angaben auf Geschossebene ändern, wird auch der benutzerdefinierte Wert mit dem aus der Geschossebene überschrieben. Die Gebäudeerfassung behandelt einen eventuell vorhandenen Bodenaufbau als zur Decke gehörig und addiert diesen entsprechend dazu: Bei 300 mm Deckendicke und 100 mm Bodenaufbau trägt die Erfassung 400 mm Deckendicke ein. Abhangdecken bleiben in der lichten Höhe unberücksichtigt, da dahinter liegende Luftvolumina in den Berechnungen relevant sind.
Volumen: Das Volumen wird automatisch aus den eingegebenen Werten ermittelt. Der Wert kann überschrieben werden und erscheint dann im Fettdruck. Klick auf trägt wieder den errechneten Wert ein.
Äußere Maße
Länge, Breite: Wenn die lichten Innenmaße über den Dialog Raumbemessung eingegeben wurden, werden die äußeren Maße automatisch übernommen. Werte können manuell eingetragen werden. Klick auf öffnet den Dialog Raumbemessung, in dem Sie Wanddicken angeben können.
Fläche: Aus den eingegebenen Werten wird automatisch die äußere Fläche des Raums berechnet. Der Wert kann überschrieben werden und erscheint dann im Fettdruck. Klick auf trägt wieder den errechneten Wert ein.
Geschosshöhe: Dieser Wert wird entweder aus der Erfassung übergeben oder aus der Eingabe auf Geschossebene übernommen. Der Wert kann abweichend vom Geschoss überschrieben werden.
Volumen: Dieser Wert wird entweder aus der Erfassung übergeben oder aus der berechneten Fläche und der Geschosshöhe ermittelt. Der Wert kann überschrieben werden und erscheint dann im Fettdruck. Klick auf trägt wieder den errechneten Wert ein.
Brüstungshöhe
Wenn dieser Raum eine andere Brüstungshöhe haben soll als auf der Geschossebene angegeben, kann hier eine abweichende Höhe eingegeben werden.
Überschlägige Leistung pro qm
Klick auf öffnet den Dialog Überschlägige Heizlast, in dem Sie aus einer Tabelle eine vom Gebäudetyp abhängige spezifische überschlägige Leistung wählen können. Sie können auch einen benutzerdefinierten Wert eingeben.
