Details zu Konfiguration – Heizkörper im CAD
Informationen zum Bereich Heizkörper im CAD in der Konfiguration für LINEAR Building.
Legt die Darstellung der Heizkörper bzw. Kühlkonvektoren und deren Beschrifter fest.
Es gibt Programmversionen mit unterschiedlichem Leistungsumfang. Diese Registerkarte steht nicht in allen Versionen zur Verfügung.
Sie befinden sich hier:

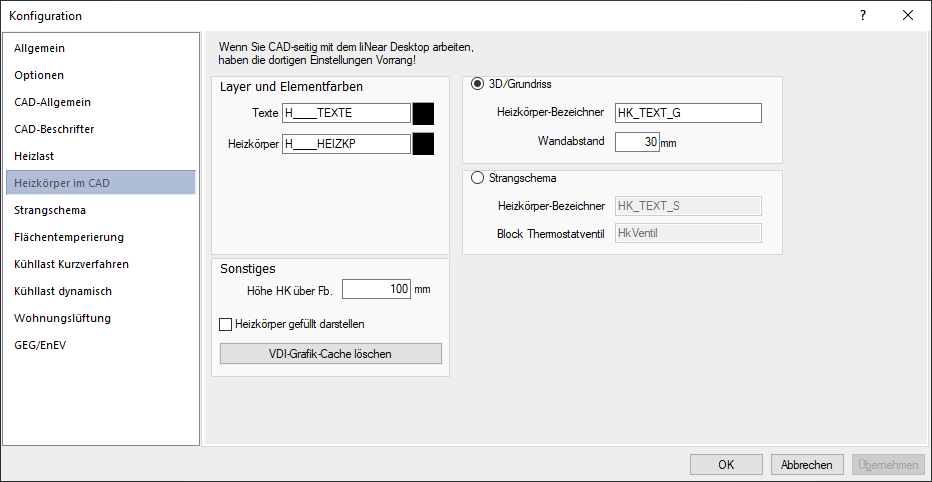

Legen Sie fest, ob ein einzelner Heizkörper bzw. Kühlkonvektor beim Einzeichnen als dreidimensionales oder als zweidimensionales Element in die Zeichnung eingefügt werden soll. Zudem können Sie die Namen und Farben der Beschriftungslayer bestimmen.
Layer und Elementfarben
Legt die Namen der Layer fest, auf denen die Beschriftungstexte und ihre Rahmen und die Heizkörper- bzw. Kühlkonvektorenblöcke und deren Vorlauf- und Rücklaufleitungen gezeichnet werden. Ein Klick auf die Farbfelder öffnet den Dialog Farbe wählen, in dem Sie die verwendeten Elementfarben festlegen können.
Diese Funktionen stehen Ihnen nur in Verbindung mit AutoCAD zur Verfügung und kommen nur zum Tragen, wenn Sie Heizkörper oder Kühlkonvektoren mit einer AutoCAD-Version ohne LINEAR CAD einzeichnen oder beschriften. Wenn Sie mit LINEAR CAD arbeiten, haben die dortigen Einstellungen in der Konfiguration auf der Registerkarte Planung Vorrang.
3D/Grundriss und Strangschema
3D/Grundriss
Heizkörper- und Kühlkonvektoren werden als dreidimensionale Blöcke im Grundriss (3D-Darstellung) eingezeichnet. Dazu können Sie die Blöcke für die Heizkörper- bzw. Kühlkonvektorendarstellung und Beschriftung sowie den Wandabstand in mm angeben. Die Höhe über Fußboden (Höhe HK über Fb) wird im Bereich Sonstiges angegeben.
Strangschema
Heizkörper- und Kühlkonvektoren werden als zweidimensionaler Block im Strangschema eingezeichnet. Dazu können Sie die Blöcke für die Heizkörper- bzw. Kühlkonvektorendarstellung, für die Beschriftung und das Thermostatventil angeben. Die Höhe über Fußboden (Höhe HK über Fb) wird im Bereich Sonstiges angegeben.
Diese Funktionen stehen Ihnen nur in Verbindung mit AutoCAD zur Verfügung und kommen nur zum Tragen, wenn Sie Heizkörper oder Kühlkonvektoren mit einer AutoCAD-Version ohne LINEAR CAD einzeichnen oder beschriften. Wenn Sie mit LINEAR CAD arbeiten, haben die dortigen Einstellungen in der Konfiguration auf der Registerkarte Planung Vorrang.
Sonstiges
Höhe Hk über Fb.
Heizkörper und Kühlkonvektoren werden in 3D-Darstellungen oder Strangschemen mit der angegebenen Höhe über dem Einfügepunkt (Fußboden) eingezeichnet. Die Höhe ist in Millimeter anzugeben.
Heizkörper gefüllt darstellen
Aktiviert: Heizkörper und Kühlkonvektoren werden flächig gefüllt in die AutoCAD-Zeichnung eingefügt.
Deaktiviert: Heizkörper und Kühlkonvektoren werden standardmäßig in die AutoCAD-Zeichnung eingefügt.
Wenn Sie mit LINEAR CAD arbeiten und bereits eingezeichnete Heizkörper oder Kühlkonvektoren nachträglich gefüllt darstellen möchten, können Sie dies in der Konfiguration von LINEAR CAD einstellen und in LINEAR Building die Heizkörper bzw. Kühlkonvektoren aktualisieren lassen.
Wenn Sie die Heizkörper nicht mit LINEAR CAD eingezeichnet haben, sondern mit einer reinen CAD-Version arbeiten, muss die Einstellung vor dem Einzeichnen vorgenommen werden. Wollen Sie die Darstellung nachträglich ändern, müssen Sie die Heizkörper oder Kühlkonvektoren zunächst löschen, die Zeichnung bereinigen (d. h. die jetzt nicht mehr verwendete Blockdefinition löschen) und anschließend die Heizkörper oder Kühlkonvektoren neu einzeichnen.
Diese Funktionen stehen Ihnen nur in Verbindung mit AutoCAD zur Verfügung und kommen nur zum Tragen, wenn Sie Heizkörper oder Kühlkonvektoren mit einer AutoCAD-Version ohne LINEAR CAD einzeichnen oder beschriften. Wenn Sie mit LINEAR CAD arbeiten, haben die dortigen Einstellungen in der Konfiguration auf der Registerkarte Planung Vorrang.
VDI-Grafik-Cache löschen: Leert den Zwischenspeicher, in dem temporär die VDI-Geometrien für die Darstellung der Heizkörper und Kühlkonvektoren im CAD-Programm gespeichert werden.
