Details zur Geschossebene/zu Geschossdaten

Informationen zur Registerkarte Allgemein auf Geschossebene der Gebäudestruktur und zum Dialog Geschossdaten.

Für ein Geschoss werden außer Nummer, Kurzbezeichnung und Bezeichnung auch die Geschosshöhe, Deckendicke und Brüstungshöhe als Vorgabewerte für Räume verwendet. Die Vorgabewerte können Sie bei Bedarf im Bereich Allgemeine Daten zu: Geschoss oder im Dialog Geschossdaten anpassen.

Sie befinden sich hier:

ModulübersichtModulGebäudestrukturGeschossebeneAllgemein

oder

ModulübersichtModulGebäudestrukturGeschossebene

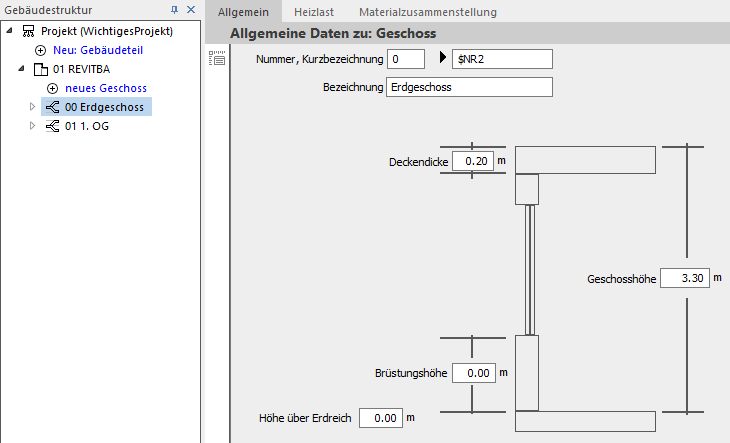

Details Geschossebene Linear Building

Nummer

Dient zur Kennzeichnung der Strukturebene und gleichzeitig zur Sortierung in der Baumstruktur. Die Nummer darf auf der jeweiligen Strukturebene nur einmal vorkommen.

Kurzbez.

Die Kurzbezeichnung kann einen Text und/oder eine Variable enthalten. Verfügbare Variablen:
  • ein- bis dreistellige Nummern
  • Nummern und Kurzbezeichnungen übergeordneter Ebenen
Im zugehörigen Kontextmenü () stehen entsprechend vordefinierte Variablen zur Auswahl.

Bezeichnung

Frei einzugebender Text für diese Strukturebene.

Geschossmaße

Deckendicke: Die Dicke der Geschossdecke in Metern.

Geschosshöhe: Höhe des Geschosses in Metern. Dieser Wert wird auch für vertikale Raumbauteile wie Wände verwendet. Änderungen in der Geschosshöhe wirken sich auf alle betroffenen Raumbauteile des Geschosses aus.

Brüstungshöhe: Brüstungshöhe dieses Geschosses in Metern. Der hier eingegebene Wert wird als Ausgangswert für die Brüstungshöhe in die Räumen dieses Geschosses übernommen und gibt die Höhe der Heizkörper in der Heizkörperauslegung vor, sofern keine abweichenden Einstellungen in den Auslegungsoptionen vorgenommen wurden.

Höhe über Erdreich: Höhe des Geschosses in Metern über dem Erdreich. Dieser Wert kann nur im Geschoss mit der Nummer 0 eingegeben werden. Auf dieser Basis wird auch die Gebäudehöhe berechnet und die Höhen der übrigen Geschosse hinzuaddiert. Es ist auch möglich, einen negativen Wert einzutragen. In allen anderen Geschossen ist die Höhe über dem Erdreich ein reines Ausgabefeld und die errechnete Höhe des Geschossfußbodens über dem Erdreich wird lediglich angezeigt.
