Parameter in Netzbauteilen speichern und aktualisieren
Zeigt schrittweise, wie Sie Export-Parameter zu Kollaborationszwecken an Netzbauteile schreiben.
Aufgabenstellung
Sie wollen bestimmte Parameter direkt an Netzbauteile schreiben oder diese aktualisieren, damit diese bei Weitergabe an andere Projektbeteiligte ausgelesen und genutzt werden können.
Voraussetzung:
Das Rohr- oder Kanalnetz ist vollständig erfasst und berechnet.
Navigieren Sie zu:
Gilt für alle Disziplinen.
Arbeitsschritte
- Klicken Sie in der Zeile des gewünschten Netzobjekts auf

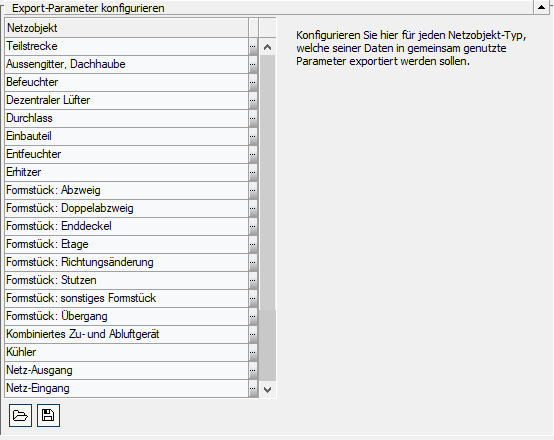

Parameter zum Exportieren konfigurieren. Der Dialog Export-Parameter konfigurieren öffnet sich.
- Aktivieren oder deaktivieren Sie die gewünschten Parameter und klicken Sie auf OK.
- Klicken Sie auf Parameter in Netzbauteilen speichern und bestätigen Sie die folgende Abfrage mit Ja. Anmerkung:
Dieser Schritt ist rechenintensiv und kann vor allem bei großen Projekten entsprechend viel Zeit beanspruchen.
Wenn Sie im Nachhinein Parameter aktivieren oder deaktivieren, wiederholen Sie die oben angegebenen Schritte, um die Parameter mit den neuen Einstellungen an die Bauteile zu schreiben. Starten Sie außerdem eine neue Berechnung, damit Einheiten-Einstellungen und Werte aktualisiert werden.
Ergebnis

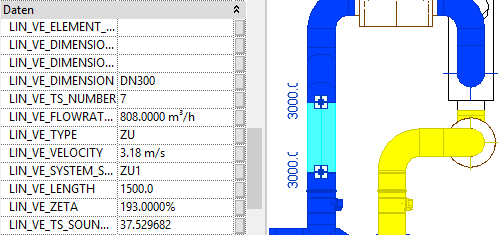

Die Parameter sind wie konfiguriert an die Netzbauteile geschrieben.
