Beschriftungsfamilie anpassen

Zeigt schrittweise, wie Sie eine Beschriftungsfamilie anpassen.

Aufgabenstellung

Sie wollen eine Beschriftungsfamilie anpassen oder auf Grundlage einer existierenden Familie eine neue Beschriftungsfamilie erstellen.

Navigieren Sie zu:

Achtung:

Erstellen Sie eine Sicherungskopie der Beschriftungsfamilie, die Sie bearbeiten wollen.

Arbeitsschritte

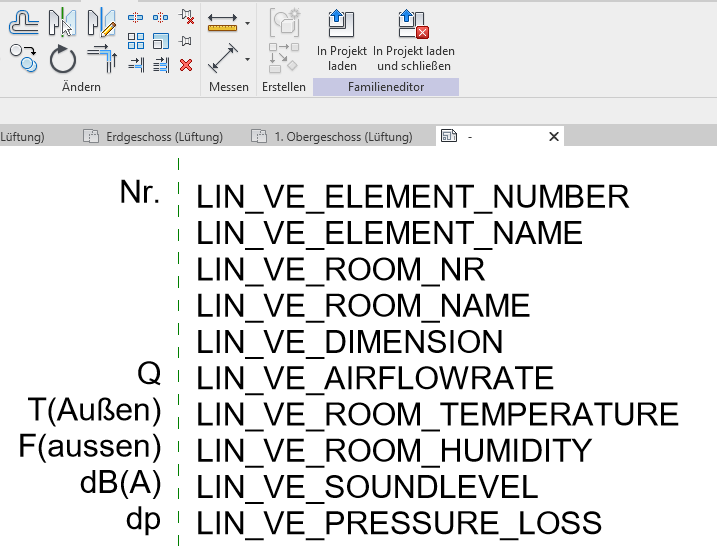

Klicken Sie
- auf eine bereits platzierte Beschriftungsfamilie und dann in der Revit-MFL auf Familie bearbeiten, oder
- mit Doppelklick auf eine im Programmverzeichnis vorhandene Familie, nachdem Sie diese kopiert und umbenannt haben: ...\CAD\<Disziplin>\User-standards\Labels Revit\20xx.
Bearbeiten Sie die Variablenbezeichnung mit Doppelklick.
Markieren Sie die Variablen und klicken Sie in der Revit-MFL auf Beschriftung bearbeiten.
Nehmen Sie die gewünschten Änderungen vor und klicken Sie auf OK.
Klicken Sie in der Revit-MFL auf In Projekt laden und schließen.
Speichern Sie die neue Beschriftungsfamilie.

Ergebnis

Vorhandene Beschrifter dieser Familie werden aktualisiert und die neue Beschriftungsfamilie kann im Beschriftungsdialog im Bereich Beschrifter konfigurieren geladen werden.
