Bauteile aus dem LINEAR CAD Browser einfügen

Zeigt schrittweise, wie Sie Bauteile aus dem LINEAR CAD Browser einfügen.

Navigieren Sie zu:

Projekt-Tab ➤ Disziplin ➤ Bibliotheks-Tab

Gilt für: Architektur, Heizung, Trinkwasser, Abwasser, Lüftung, Flächentemperierung, Kälte, Gas, Brandschutz

Arbeitsschritte

Wählen Sie im Bereich Konstruktionsebene / Versatz (+/-) die Referenzebene.
Wählen Sie die Bezugsebene. Wenn die Bezugsebene mit der Referenzebene übereinstimmt, wählen Sie Aktuelles Geschoss.
Geben Sie einen Versatz zur Bezugsebene ein.

Soll das Bauteil unterhalb der Bezugsebene liegen, geben Sie einen negativen Versatz ein.
Klicken Sie auf LINEAR CAD Browser ....

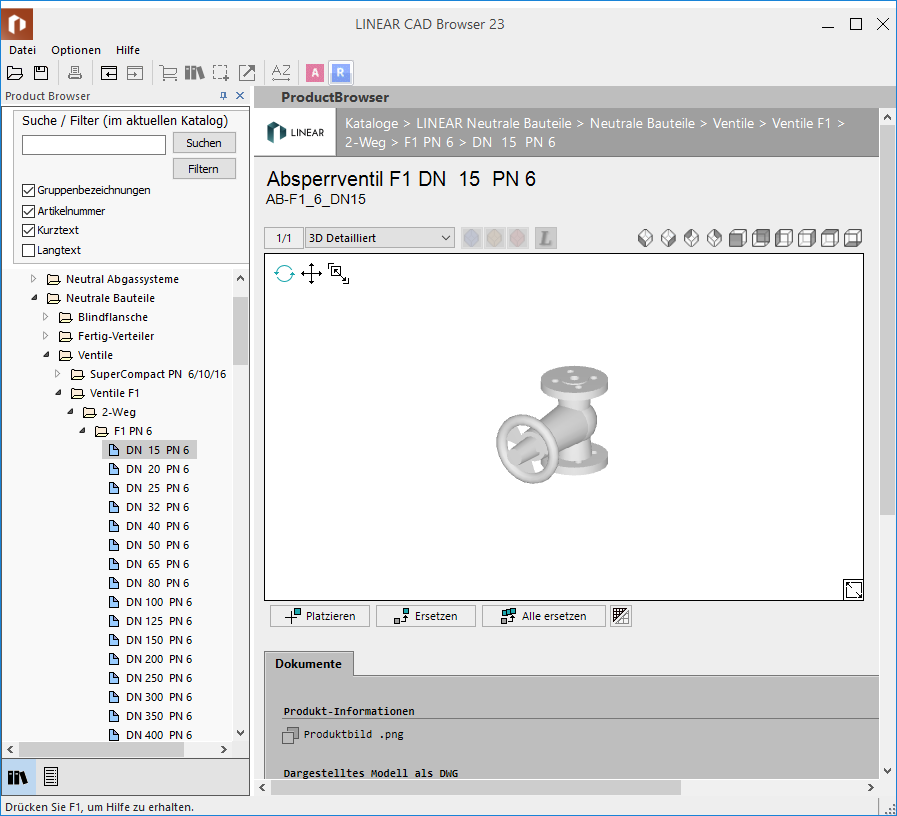

Das Programm LINEAR CAD Browser öffnet sich.
Wählen Sie links in der Baumstruktur den gewünschten Herstellerkatalog.
Geben Sie im Bereich Suche / Filter (im aktuellen Katalog) einen Suchbegriff ein und klicken Sie auf Suchen.
Falls der angezeigte Artikel nicht der gewünschte ist, klicken Sie solange auf Suchen, bis das passende Bauteil angezeigt wird.
Klicken Sie auf Platzieren. Falls es sich um ein Einbauteil handelt, klicken Sie auf Einbauen.

Das Bauteil hängt am Cursor.
Platzieren Sie das Bauteil. Wenn es sich um ein Einbauteil handelt, kann dieses direkt in die Rohrleitung eingefügt werden. Mit der Leertaste können Sie das Bauteil drehen.
Drücken Sie ESC, um den Befehl zu beenden und den LINEAR CAD Browser wieder zu aktivieren.

Anmerkung: Beim Einfügen von mehrteiligen Bauteilen (bspw. Split-Wärmepumpen) wird nach dem Einfügen eines Elements in Revit im LINEAR CAD Browser automatisch zu dem noch einzubauenden Element des Bauteils gewechselt.

Ergebnis

Das Bauteil ist eingefügt.
