Bauteile auslegen

Zeigt schrittweise, wie Sie ein Produkt mit einem Drittanbieter-Tool auslegen.

Aufgabenstellung

Sie benötigen ein Bauteil aus dem LINEAR CAD Browser, das vor dem Einbau ausgelegt werden soll.

Voraussetzungen:

Sie verfügen im LINEAR CAD Browser über mindestens einen Herstellerdatensatz, der Tools zur Auslegung eigener Bauteile anbietet.

Navigieren Sie zu:

Anmerkung:

Produkte, die Sie ausgelegt haben, werden als neues Bauteil dem Herstellerkatalog hinzugefügt und können mehrfach verwendet werden. Auf diese Weise erstellte Produkte können bei Bedarf auch markiert und mit Entf auf der Tastatur wieder aus dem LINEAR CAD Browser gelöscht werden.

NavigationsbereichProduct BrowserHerstellerProduktkategorie

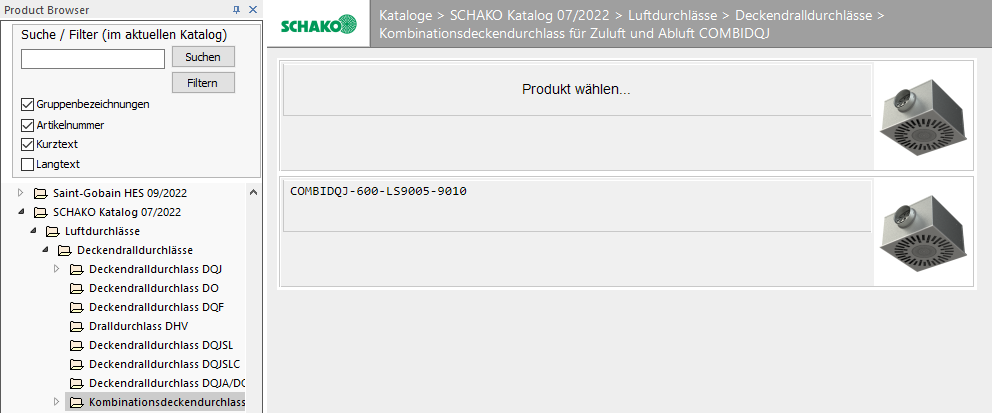

Product Browser Linear CAD Browser

Arbeitsschritte

  1. Klicken Sie auf Produkt wählen...

    Das externe Auslegungstool des Herstellers wird geöffnet.

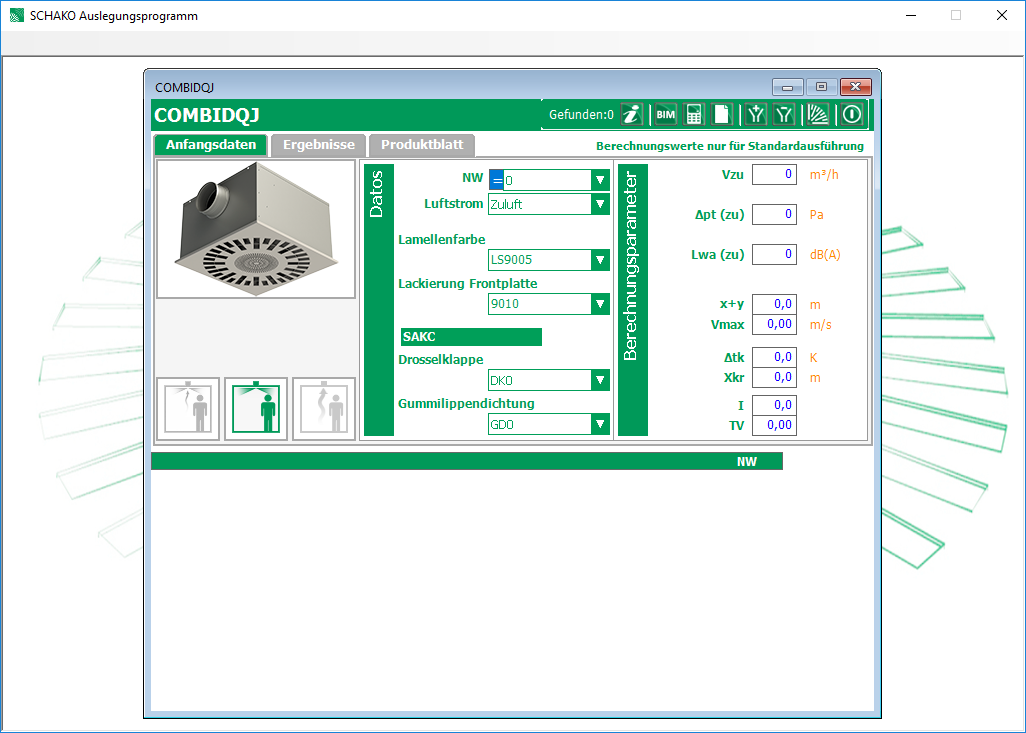

    Product Browser Linear CAD Browser
  2. Geben Sie die erforderlichen Parameter ein und klicken Sie auf .

    Aus den verfügbaren Produkten des Herstellers werden die passenden Produkte gesucht und in der Registerkarte Ergebnisse angezeigt.

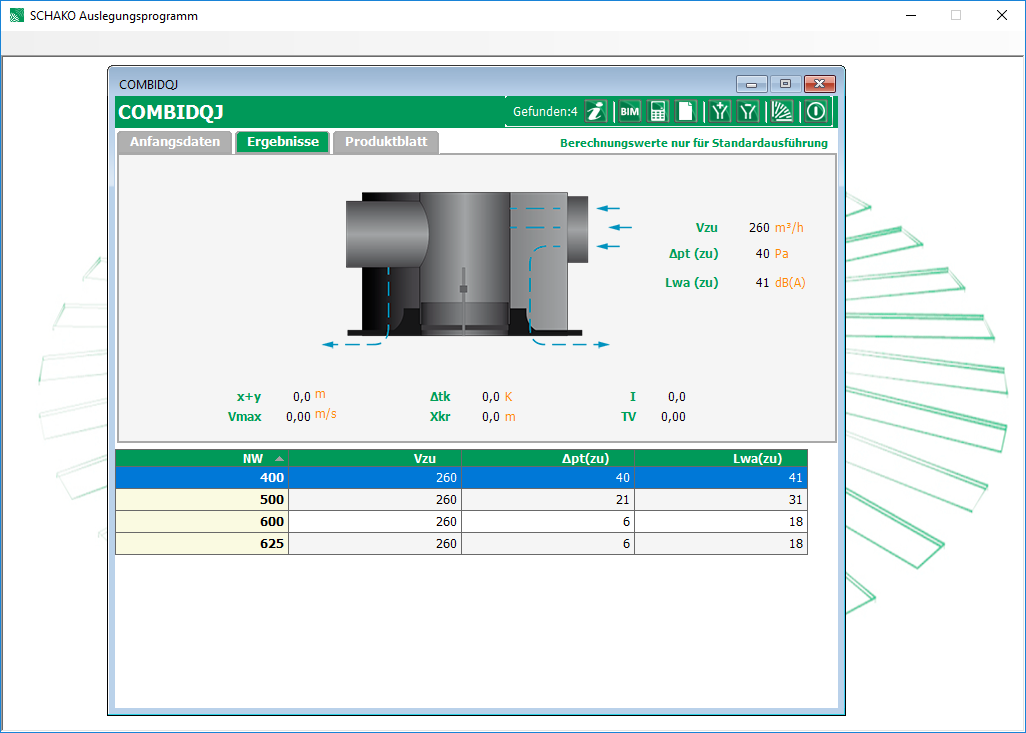

    Product Browser Linear CAD Browser
  3. Wählen Sie das gewünschte Produkt und klicken Sie auf .

Ergebnis

Das Bauteil wird mit den eingegebenen Daten in der entsprechenden Produktkategorie des Herstellers LINEAR CAD Browser angelegt und kann der Materialzusammenstellung hinzugefügt und im CAD-Programm platziert werden.

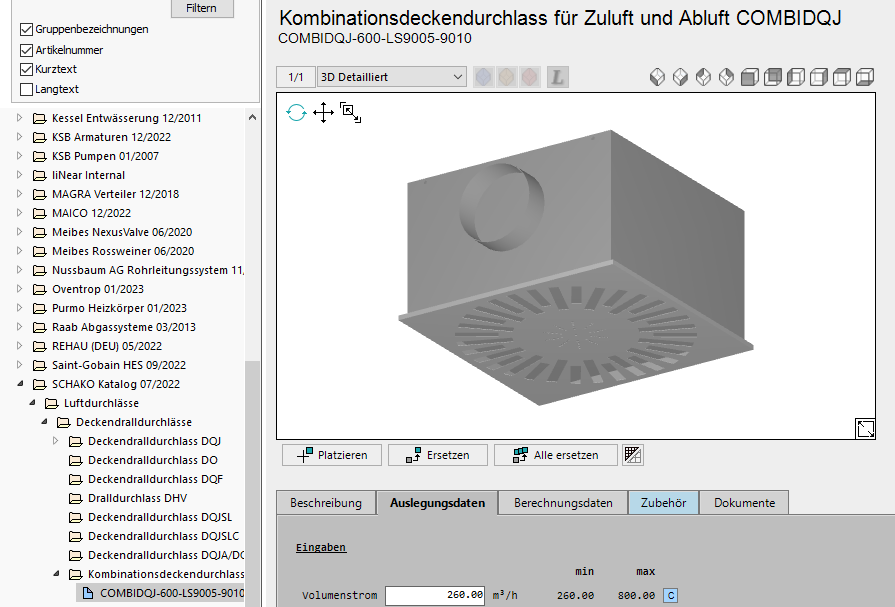

Product Browser Linear CAD Browser
